Электронные часы. Набор для пайки.

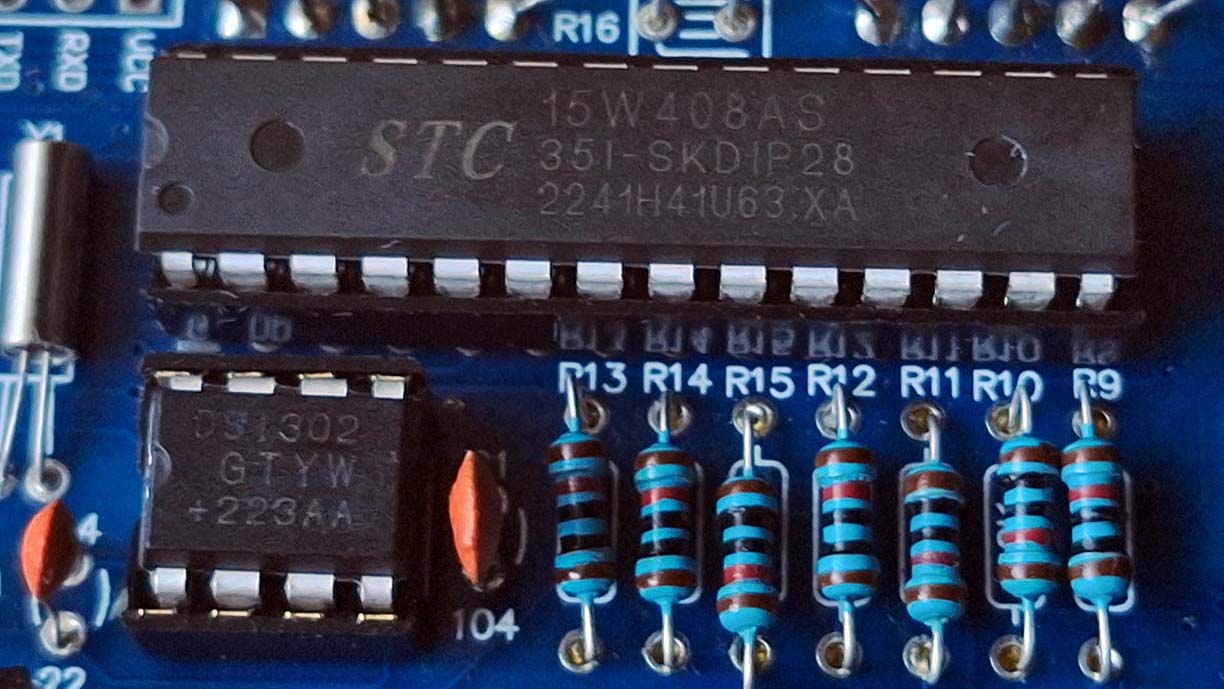

Приобретенные часы на Wildberries.by реализованы на микросхеме DS1302 и микроконтроллере STC15W408AS. Ранее собирал подобный набор.

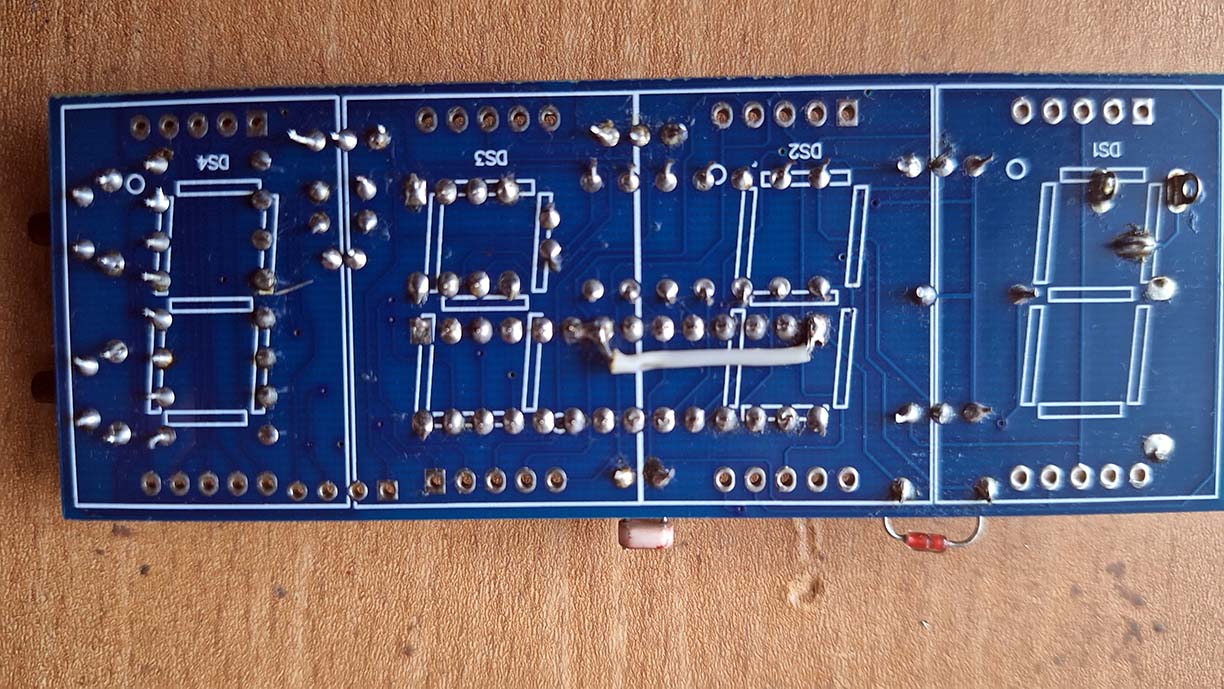

Новый набор получил. Прочел рекомендованную продавцом инструкцию по сборке и настройке.  Согласно инструкции настройка часов такая же, как и в прошлом наборе. Так что при сборке и пайке сразу решил закоротить 6, 7 и 14 плюшки микроконтроллера.

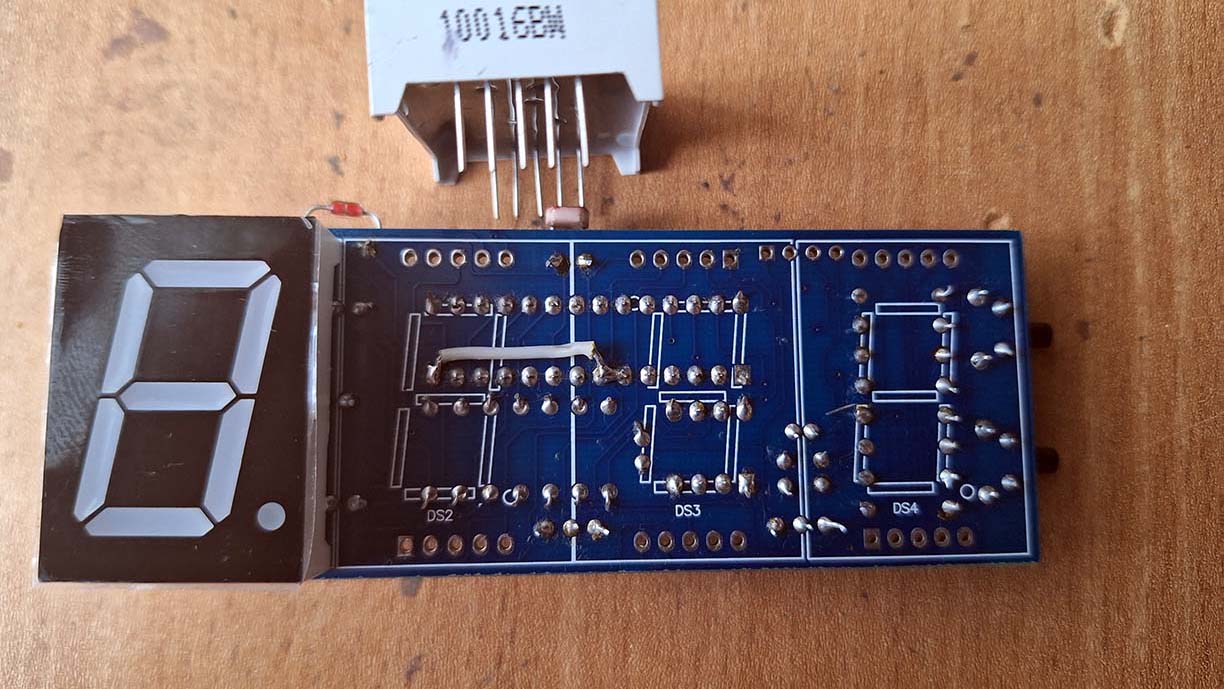

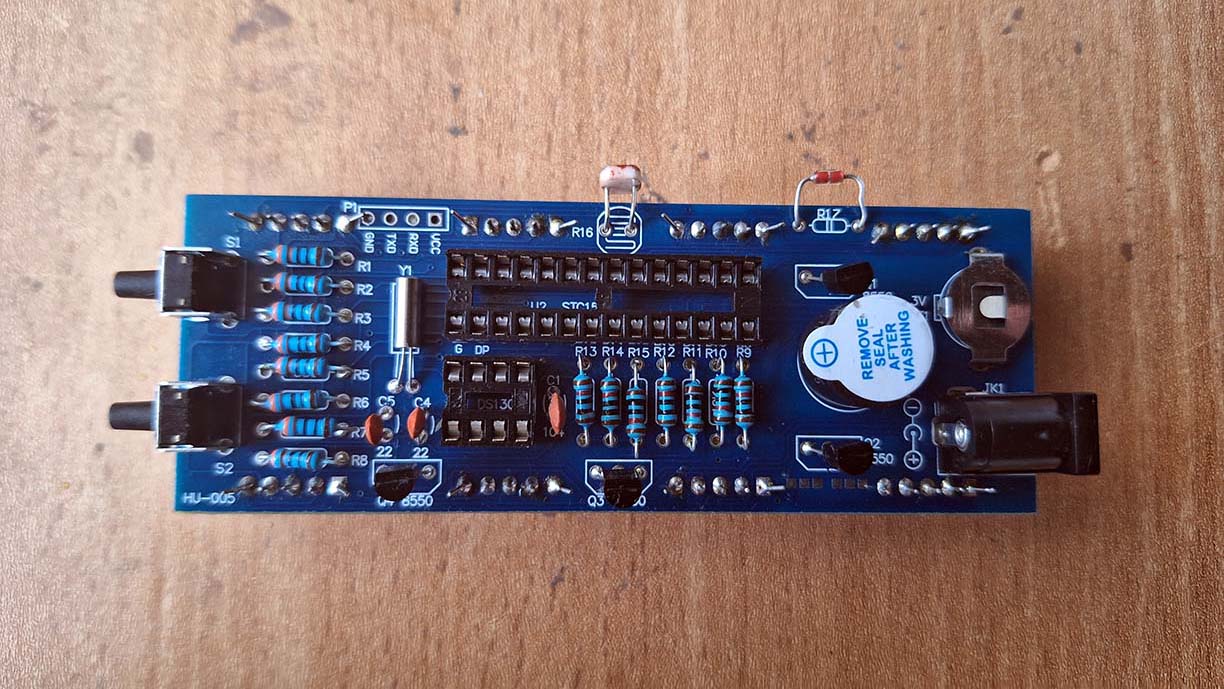

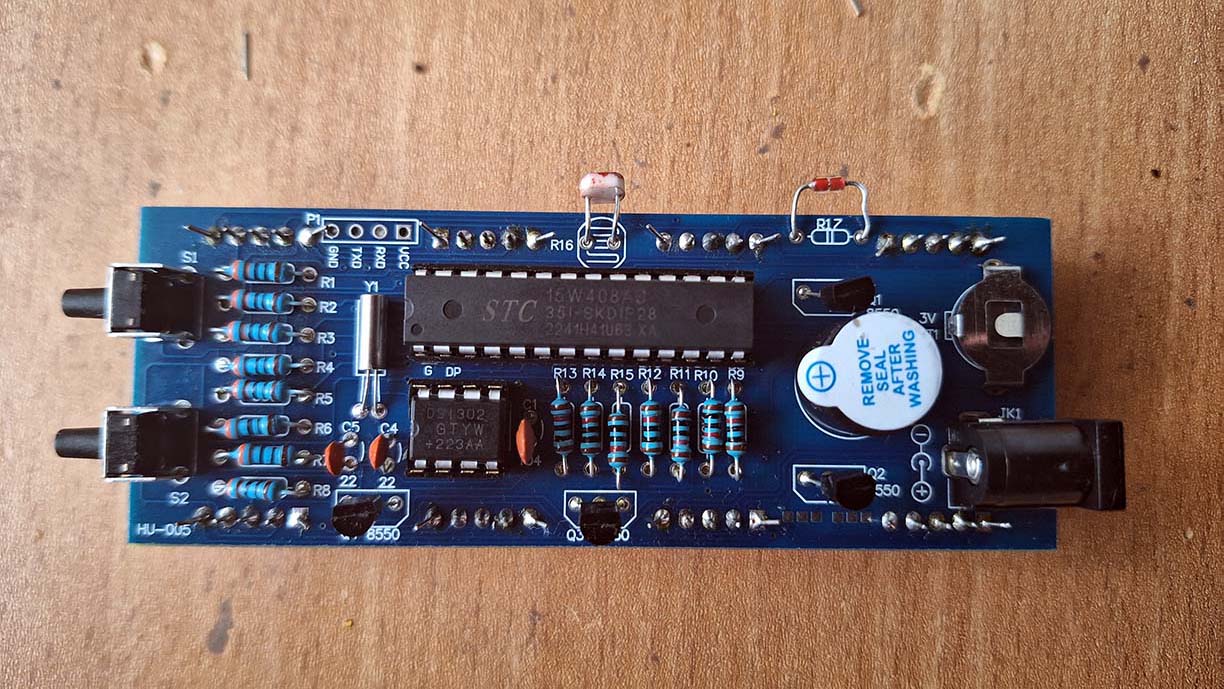

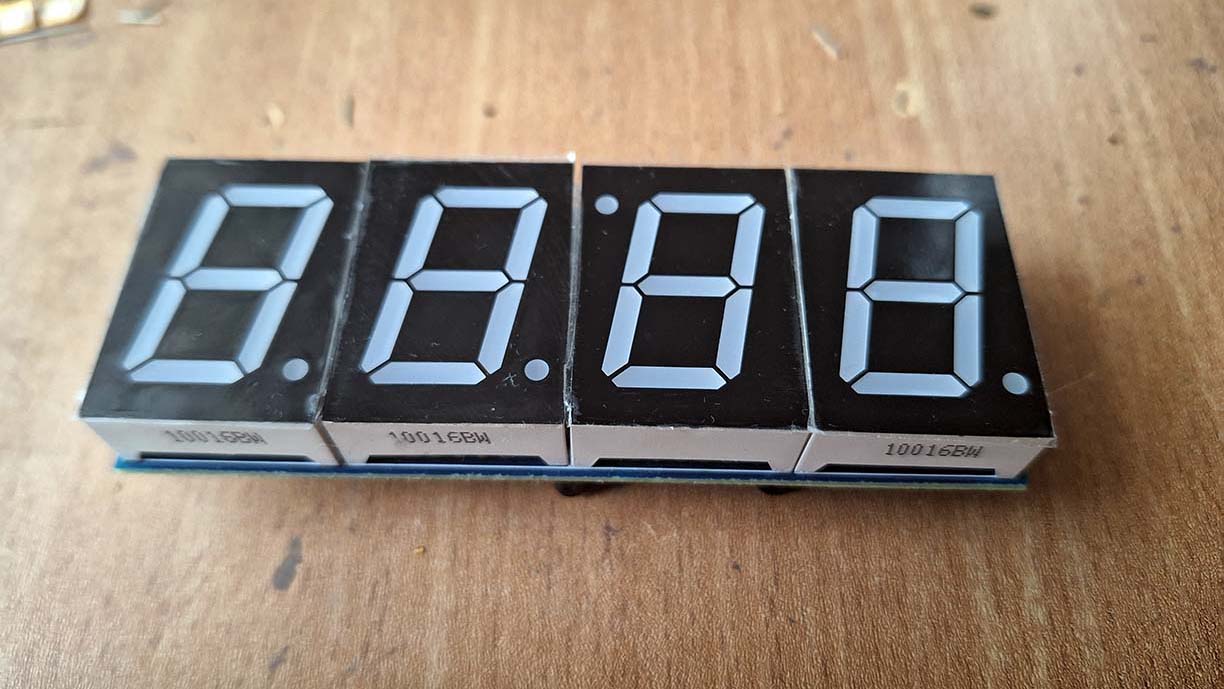

Установил и запаял все детали. Жесткой кисточкой с применением спиртового дезинфицирующего средства для рук удалил с платы остатки флюса и паяльной пасты.

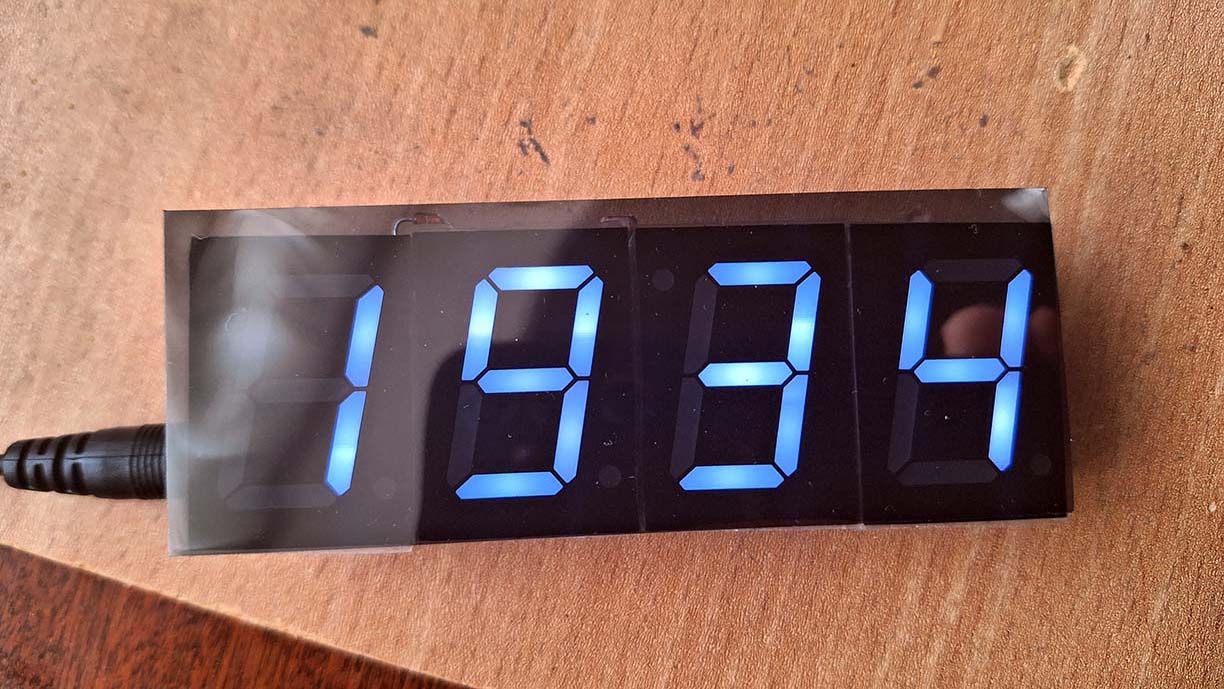

Подключил внешнее питание. Высветились какие-то значения. Зажимаю верхнюю и нижнюю кнопку секунд на пять. На табло «7:59», через пять секунд на табло «8:00» и включился сигнал будильника. Нажал верхнюю кнопку и сигнал отключился.

Приступаю к настройке. Предложенная инструкция по настройке изделия не соответствует. Значит сам, сам.

И тут смотрю, что начали попеременно отображаться значения времени, температуры, дня недели, даты. Что такое? Я же закоротил нужные ножки контроллера! Разбираюсь. Так вот. В поставляемом контроллере новая прошивка! Оказалось, что прокрутка показаний отключается долгим нажатием верхней кнопки. Закорочены ножки контроллера или нет, на это не влияет.

Теперь о настройке самих часов.

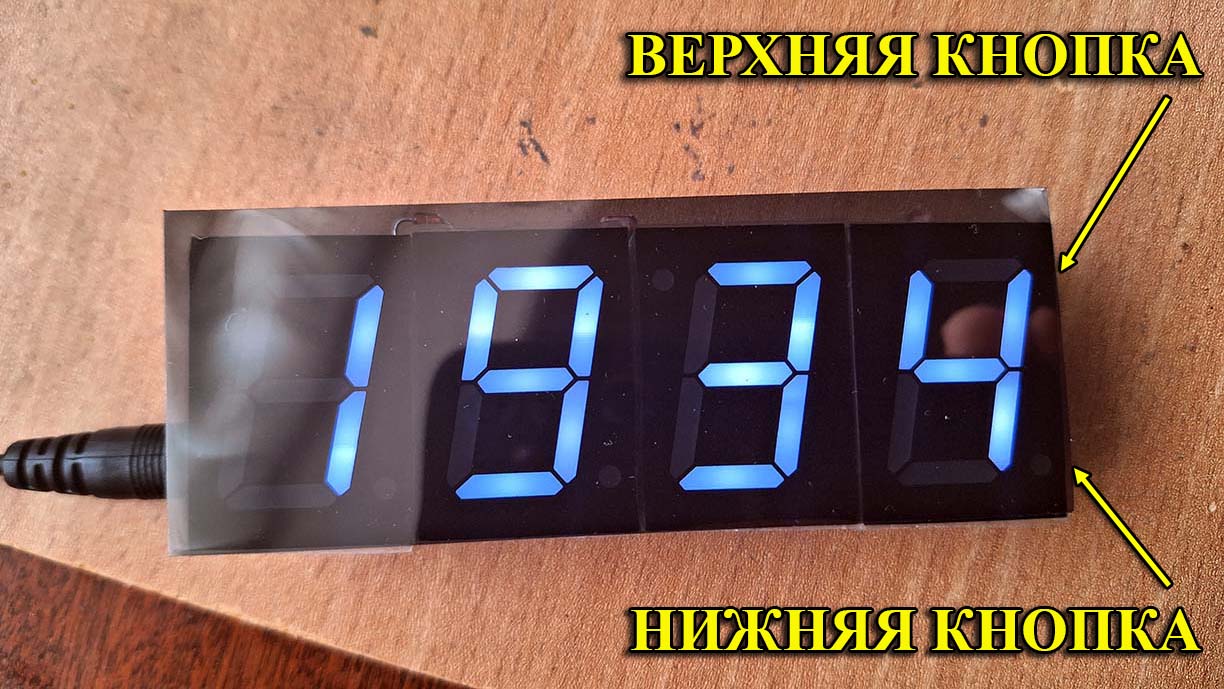

Кратковременно нажать нижнюю кнопку. Начинают мигать разряды цифр. Верхней кнопкой устанавливаются значения по возрастанию.

Вначале настраивается коррекция температуры, год, дата, порядковый номер дня недели, текущее время.

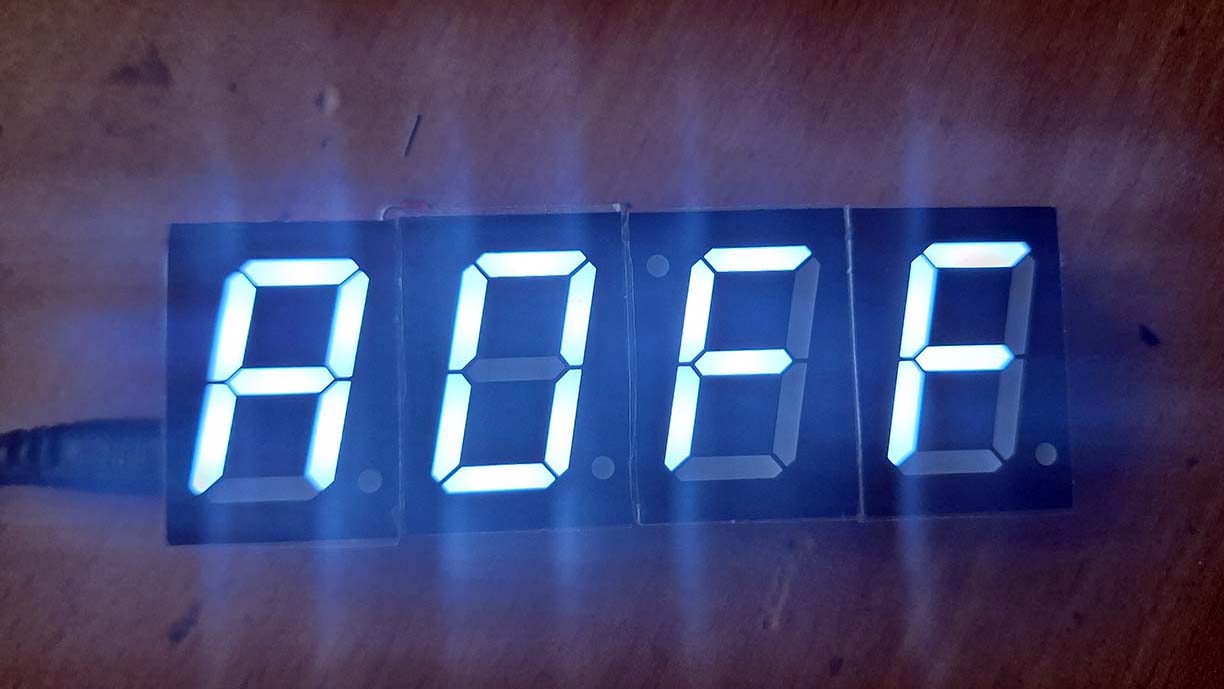

Далее после нажатия нижней кнопки на табло «A ON». Это означает, что включен первый будильник. Верхней кнопкой можно изменить значение на «AOFF». Дальше жмем нижнюю кнопу и настраиваем верхней кнопкой часы и минуты первого будильника. Снова жмем нижнюю кнопку на табло «C ON» – включен второй будильник. Настройка второго будильника аналогично первому.

Настройка часов закончена.

Вот что еще обнаружил нового. Яркость свечения дисплея теперь многоступенчатая и зависит от освещенности помещения. Кратковременным нажатием верхней кнопки можно отключить/включить изменение яркости дисплея. При отключении изменения яркости – яркость дисплея максимальная.
