Часы без кукушки

Много лет назад – во времена СССР, удалось купить в магазине часы с кукушкой. Часы повесили на стену в прихожей. Было круто. Долгое время эти часы шли и кукушка куковала.

Все не вечно. В один момент часы начали давать сбой. Их ремонтировали, ремонтировали, надоело их ремонтировать, и они превратились просто в статический элемент интерьера.

Как-то на АлиЭкспресс мне попался комплект цифровых часов «сделай сам»  со встроенным термометром, меняющейся яркостью свечения индикаторов в зависимости от освещенности помещения, будильником, встроенной батарейкой, чтобы не сбивались настройки часов при отсутствии напряжения питания. И взглянул я на бездействующие часы и молчание кукушки. Короче, заказал товар на Али.

Посылка у меня на столе, некоторое время работы с паяльником, подключаю электропитание и электронные часы тикают, и все функции работают. Отлично! Однако в этих часах есть одна функция, которая попеременно отображает значение времени, температуры, даты, а это сильно напрягает. Отключается эта надоеда путем соединения 6 и 7 ножки микросхемы (большой) с минусом питания устройства. То есть нужно закоротить между собой 6, 7 и 14 (GND) ножки микросхемы. И еще при пайке элементов немаловажно то, чтобы место установки кварцевого резонатора было в чистоте, без следов флюса. Иначе часы могут не пойти. Все.

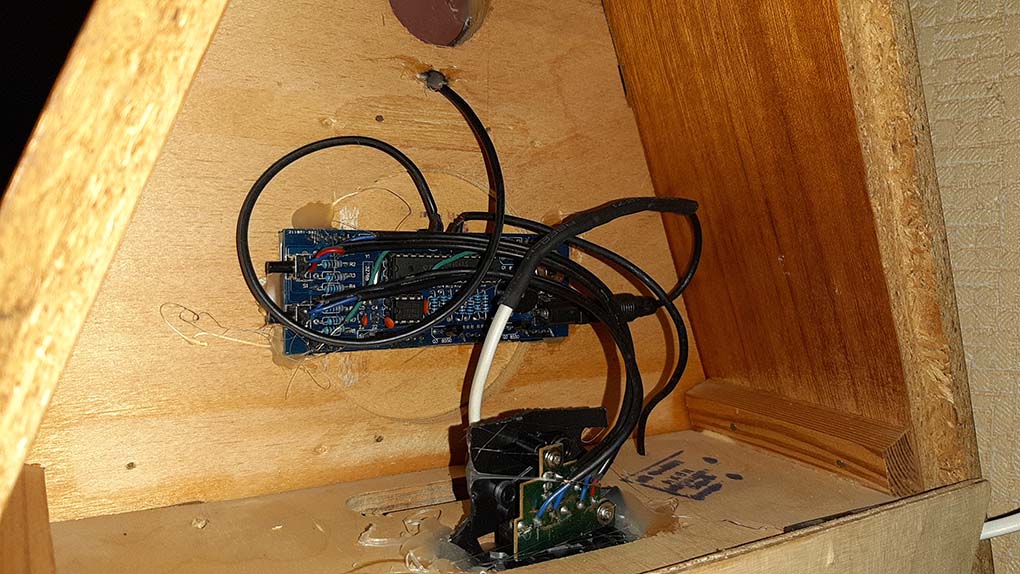

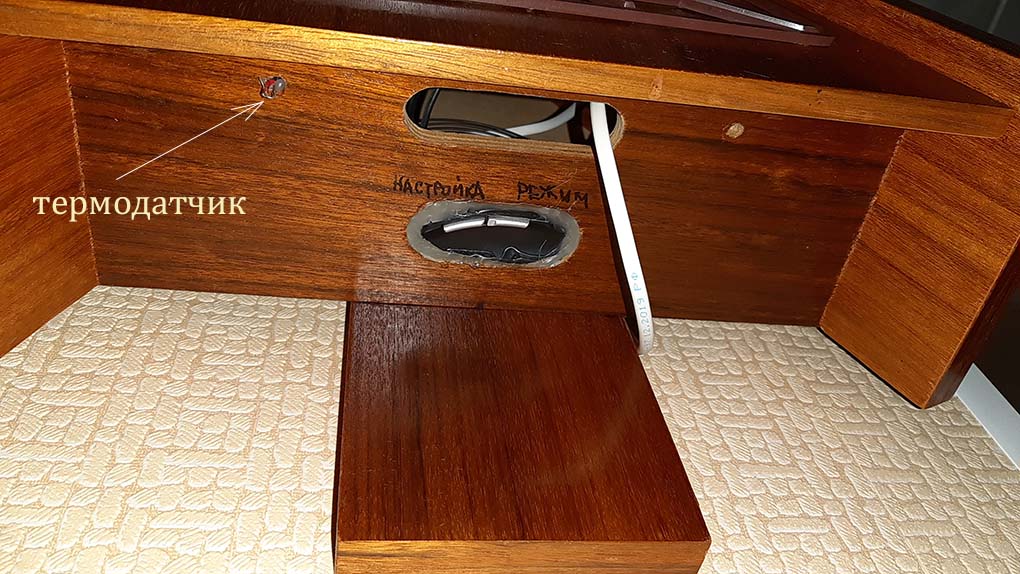

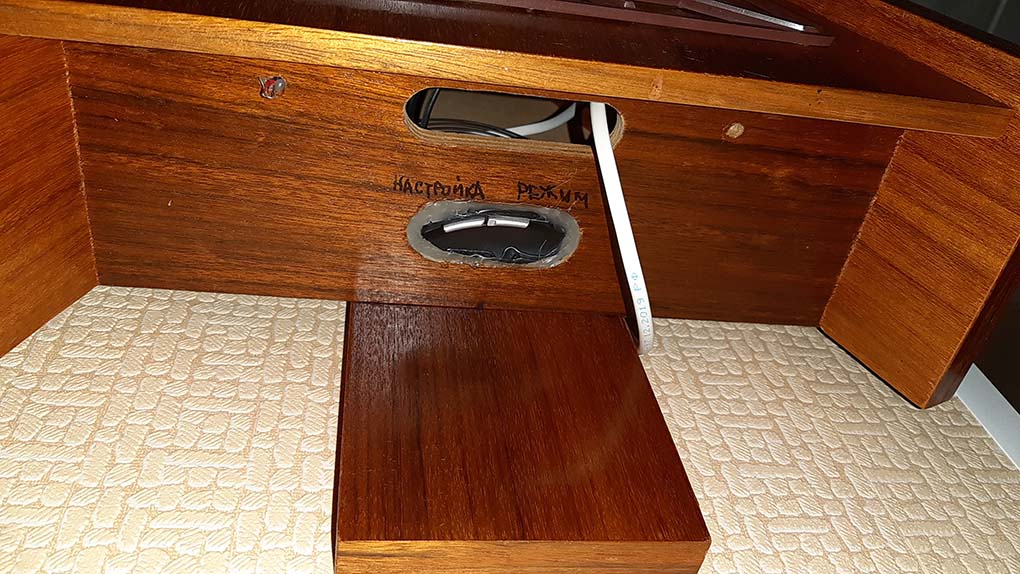

Из деревянного корпуса часов достал часовой механизм и голосовой механизм самой кукушки. Вырезал подходящее окошко для установки электроники. Кнопки управления часами – боковая часть компьютерной мышки с кнопками. Мышкину часть закрепил термоклеем в имеющемся окне корпуса. Кнопки подпаял к плате часов, да и все. Питаются часы от 5 Вольт. Можно использовать любую ненужную подзарядку для сотового телефона.

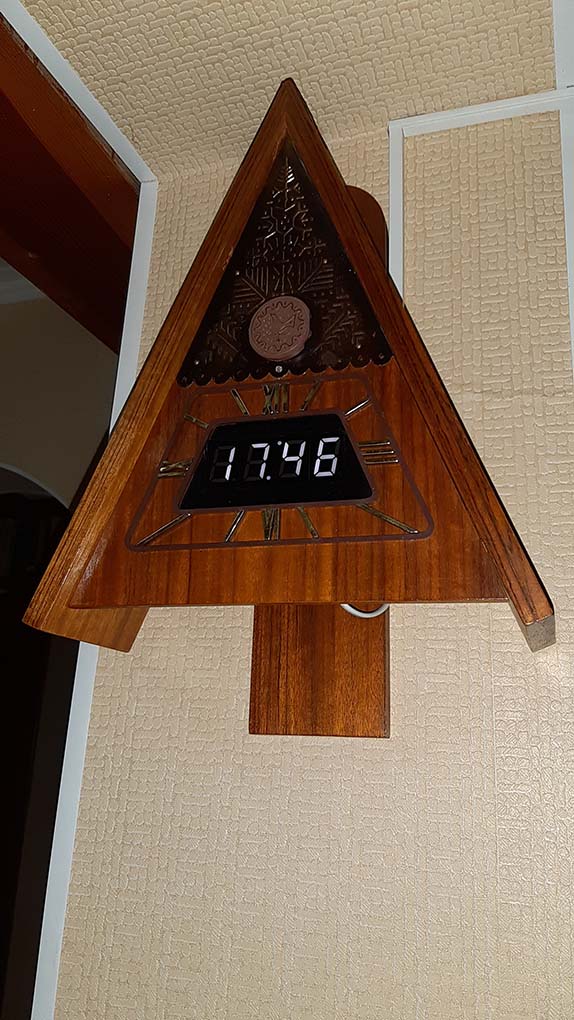

Работают эти часы с зимы 2019 года без нареканий. Точность хода этих часов только радует. Вот такой рассказ.
