Профильный трубогиб

Как-то мне попалась на глаза интересная угловая этажерка или, можно сказать, стеллаж в стиле лофт.

Каркас стеллажа был изготовлен из профильной трубы со встроенными стеклянными или деревянными полками. Но больше всего мне приглянулось то, что каркас полок был закругленный.

И как-то захотелось подобный элемент интерьера лицезреть в своем жилище. Просто взять и купить? Не вариант. Это как-то скучно. Не будет о чем вспомнить. Значит надо изготовить такой стеллаж самому.

Да, голыми руками так согнуть профильную трубу точно не получится. Для подобных целей в продаже представлено не мало профильных трубогибов.

Купить – как-то банально. Значит надо собрать такое приспособление самому.

Для поиска нужных деталей заглянул в свои скромные закрома. В них можно отыскать и подшипники и отрезки нужного металла. Но если в закромах чего-то и не найдется, то за небольшую плату можно недостающие детали и прикупить.

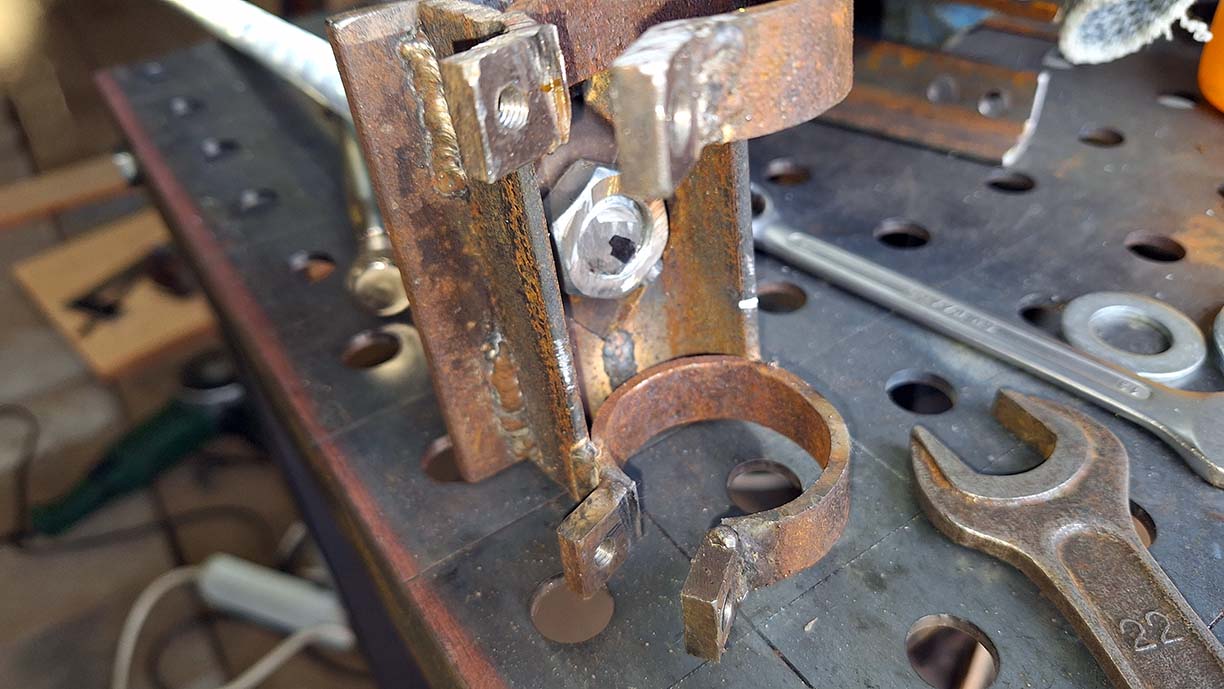

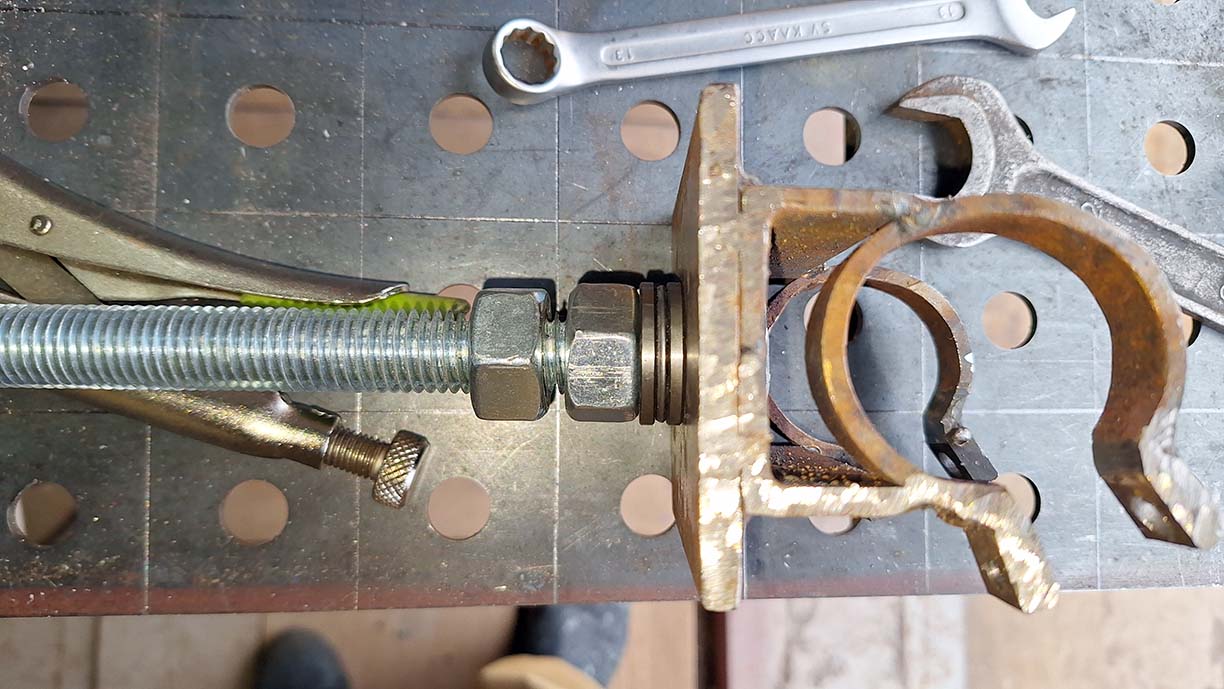

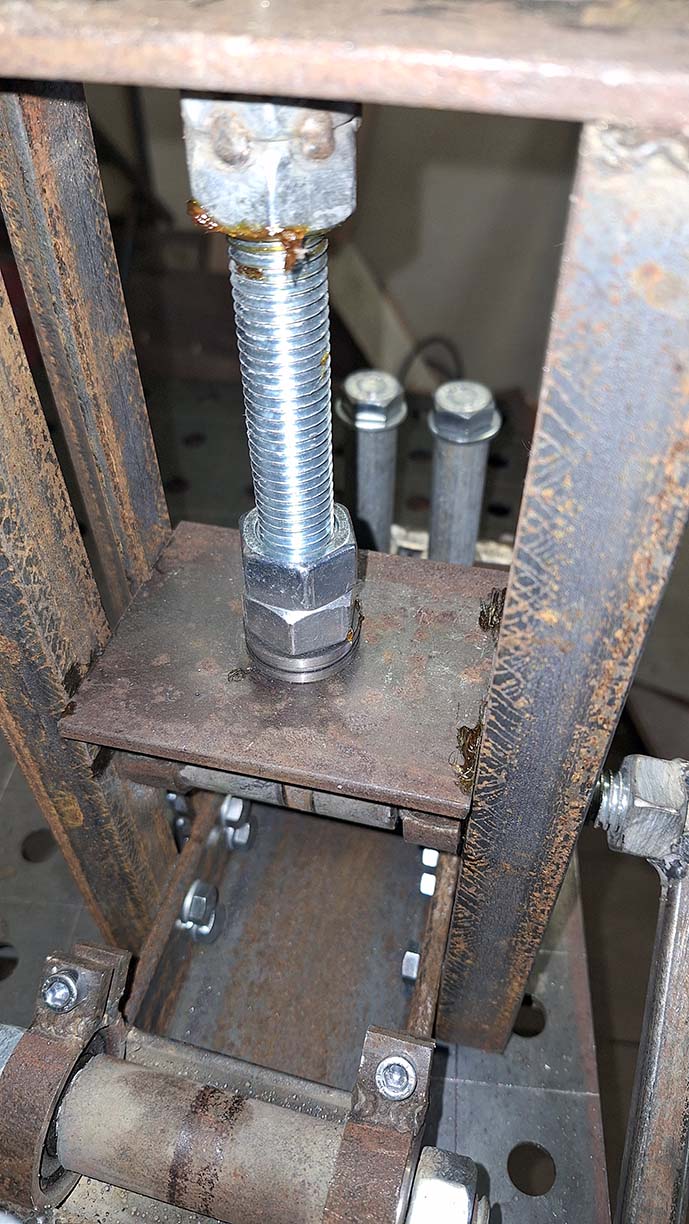

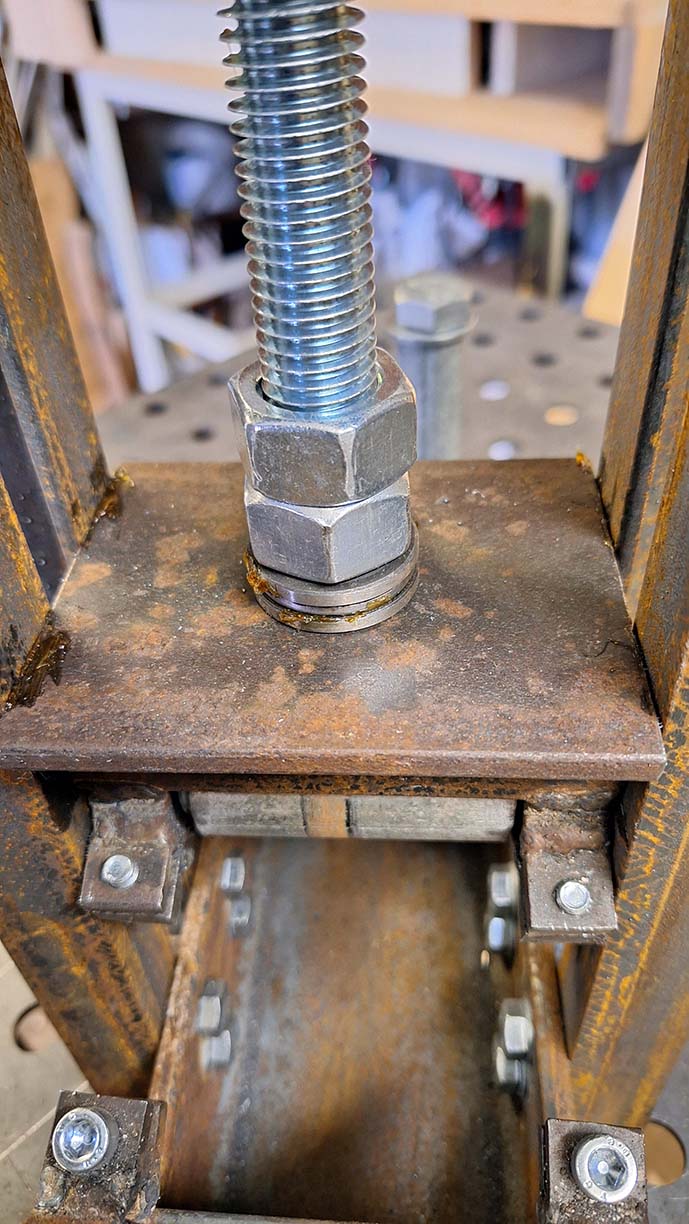

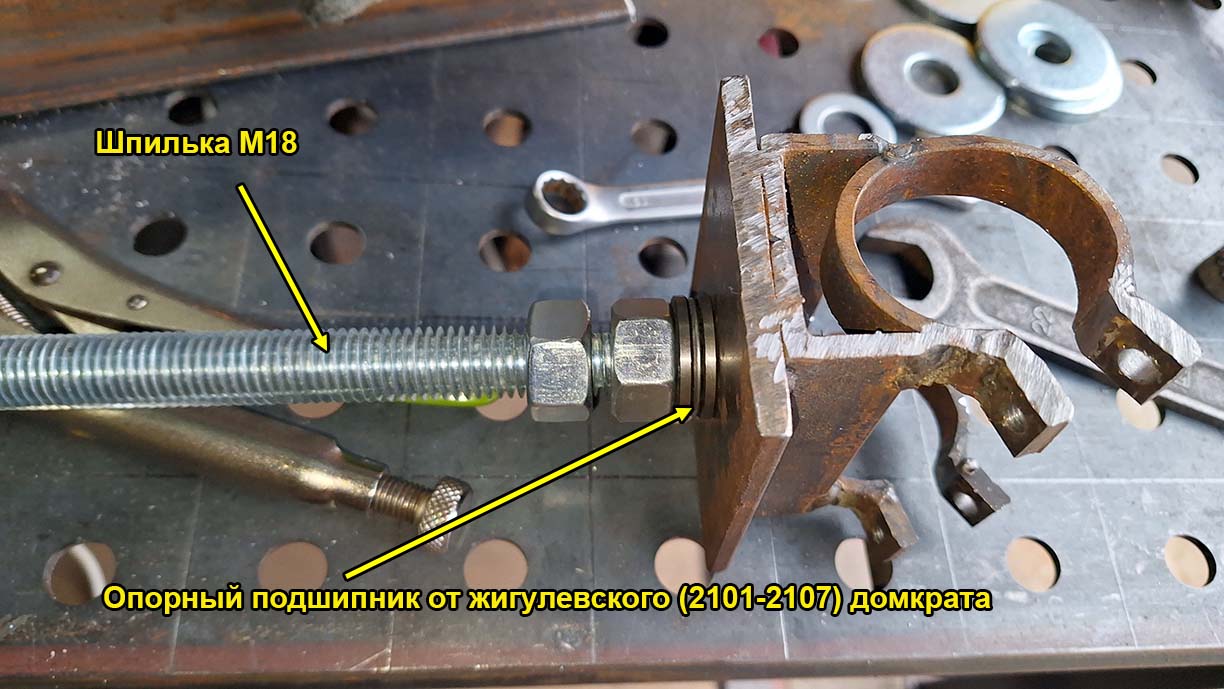

Даже сломанный домкрат от ВАЗ-2106 тоже пригодился. От него достался опорный подшипник. Ходовый винт и гайка от этого домкрата ранее стали деталями стуловых тисков.

Перед началом процесса по изготовлению трубогиба ознакомился с примерами работ в Интернете. Такие варианты, как с привариванием подшипников не рассматривались.

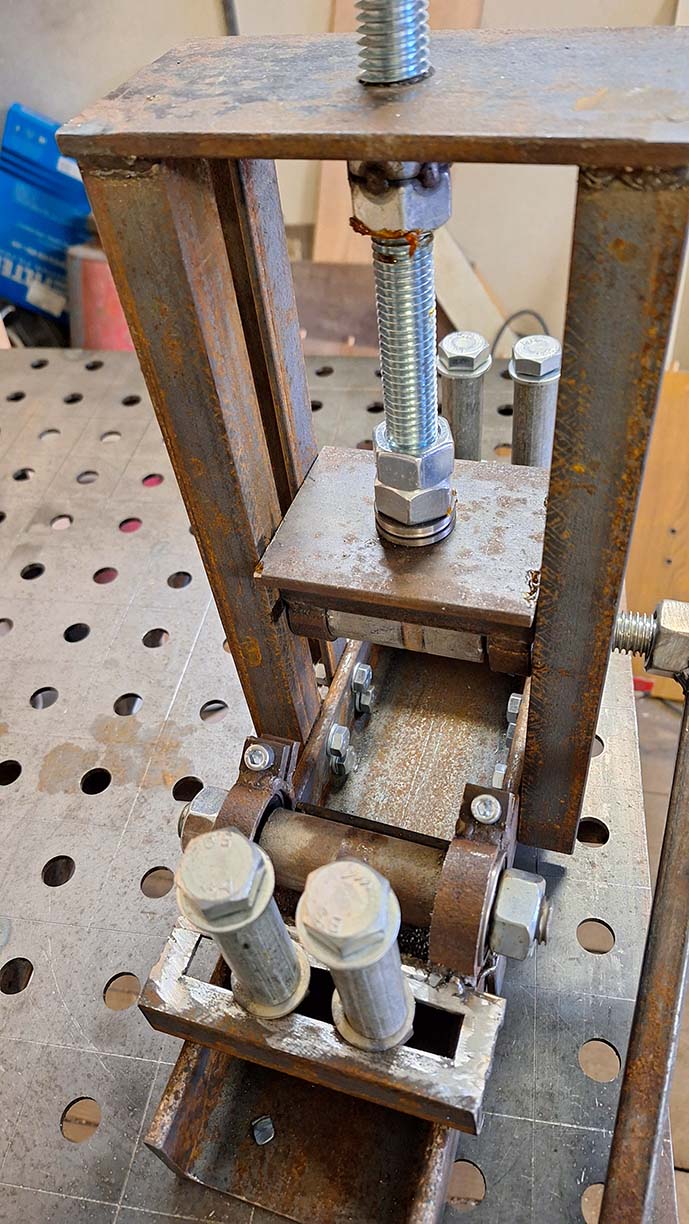

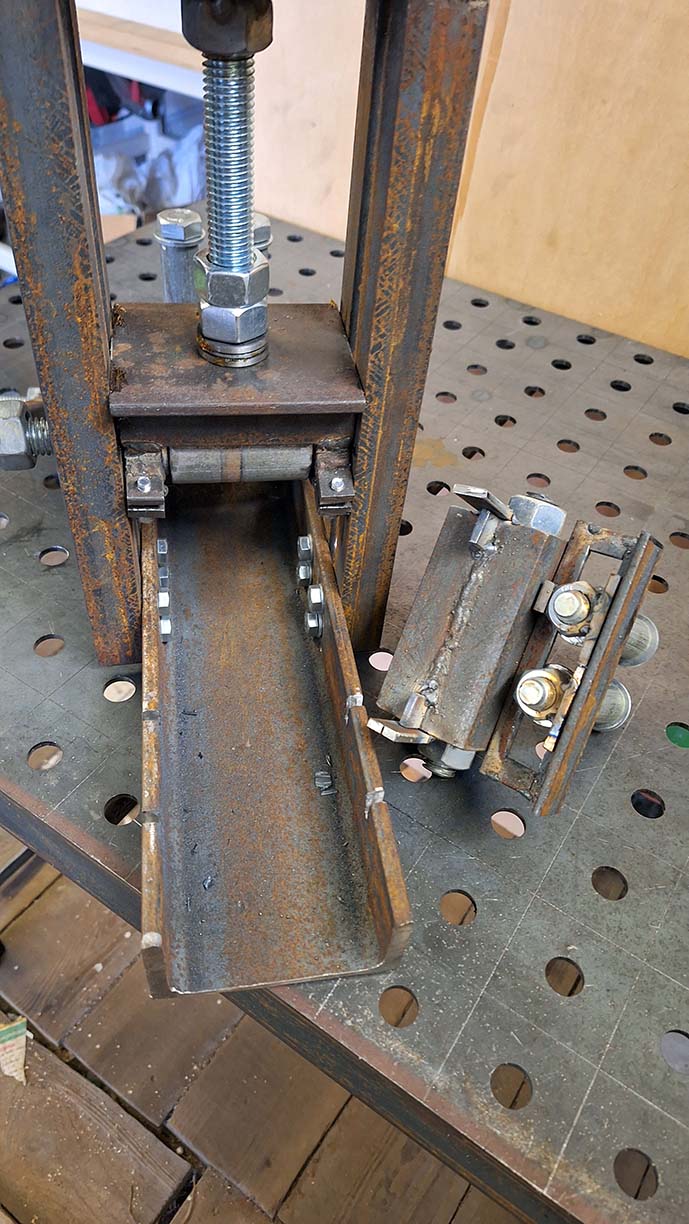

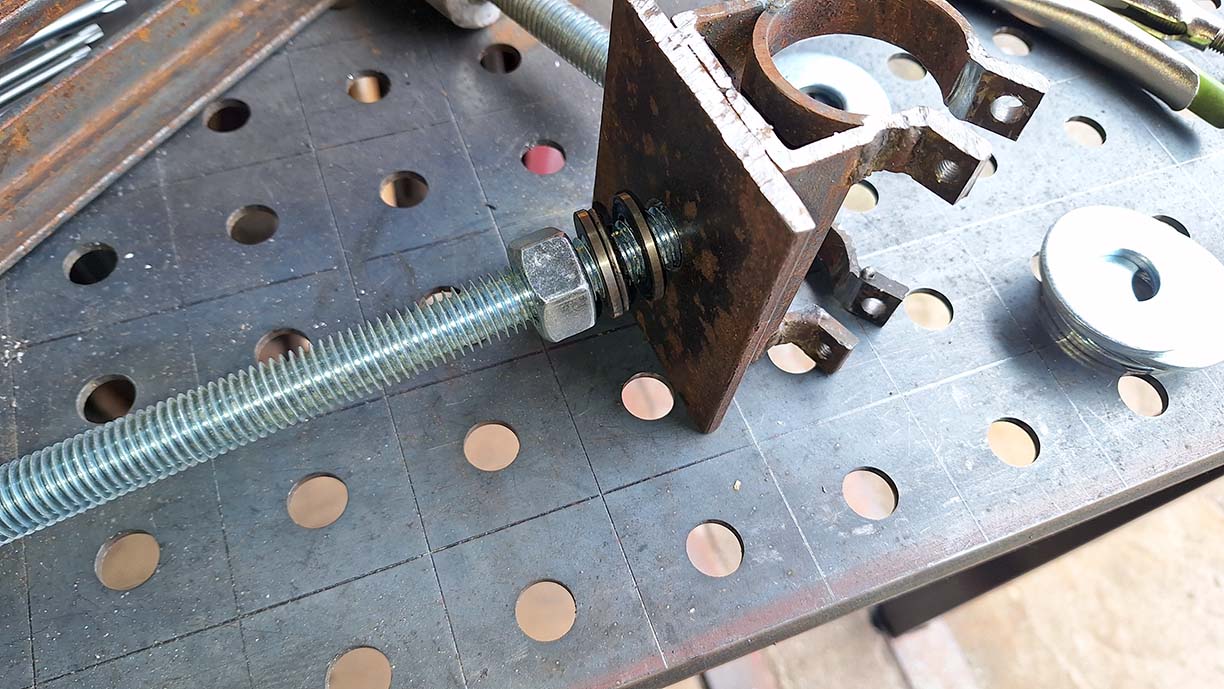

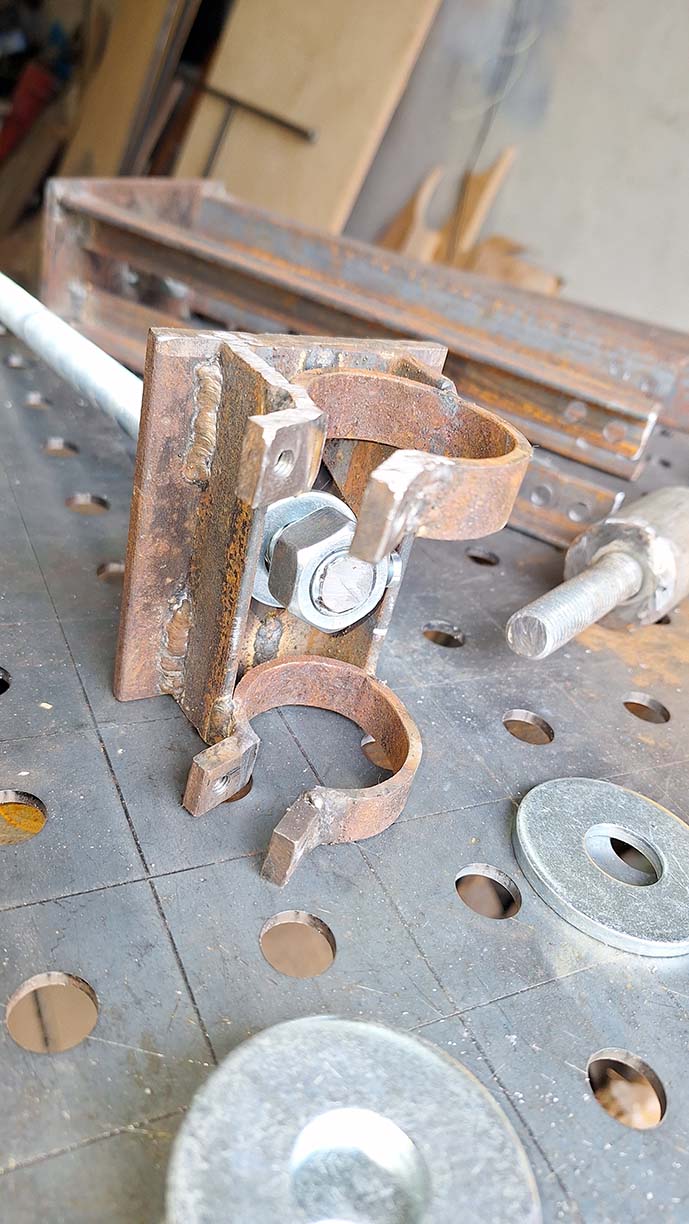

От каждого примера взял интересные варианты, набросал чертеж, и работа закипела. Конструкция трубогиба разборная. Сварочный стол конечно в помощь.

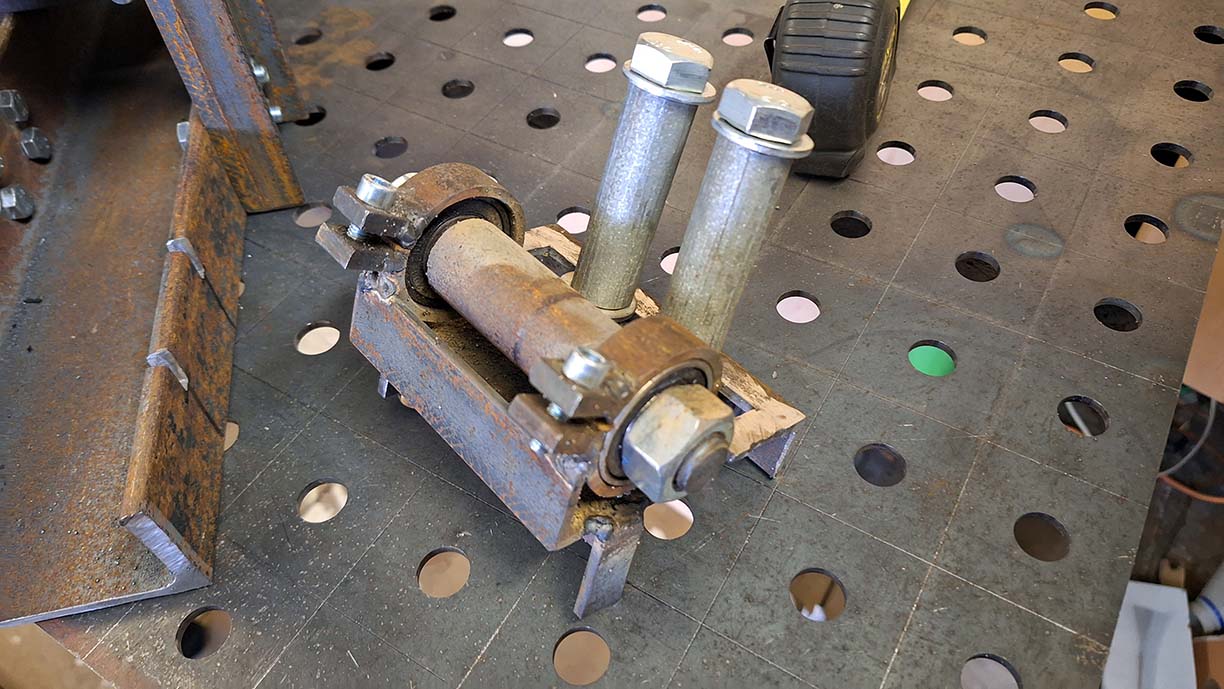

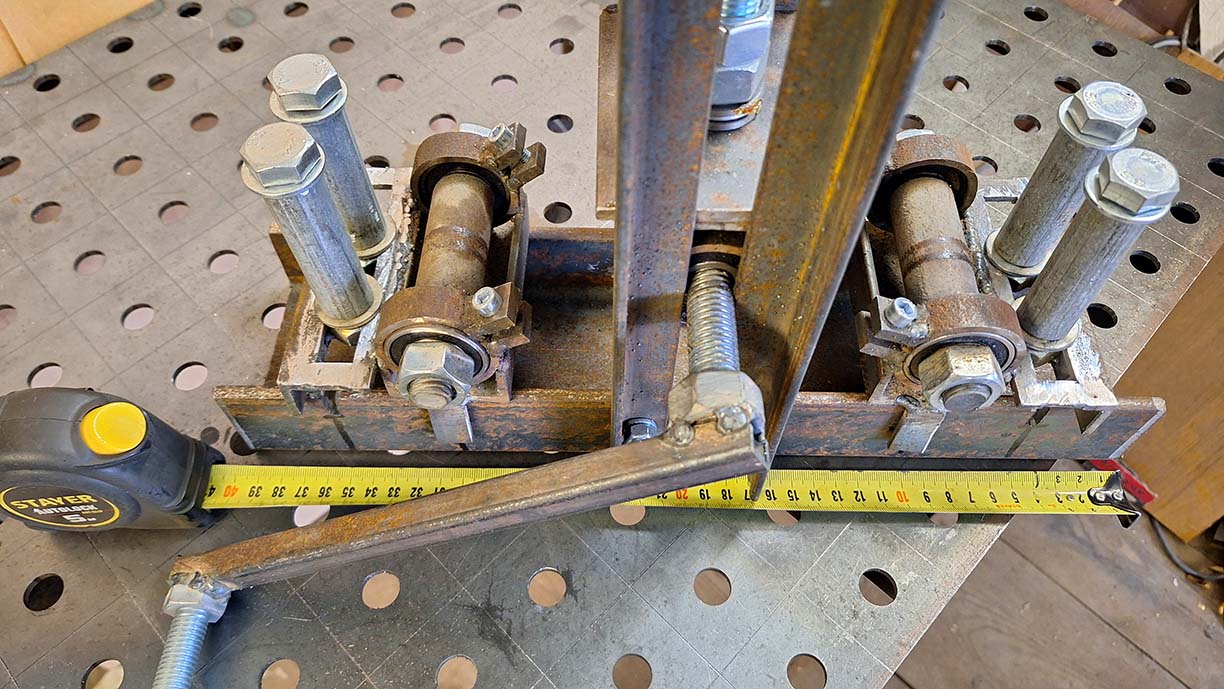

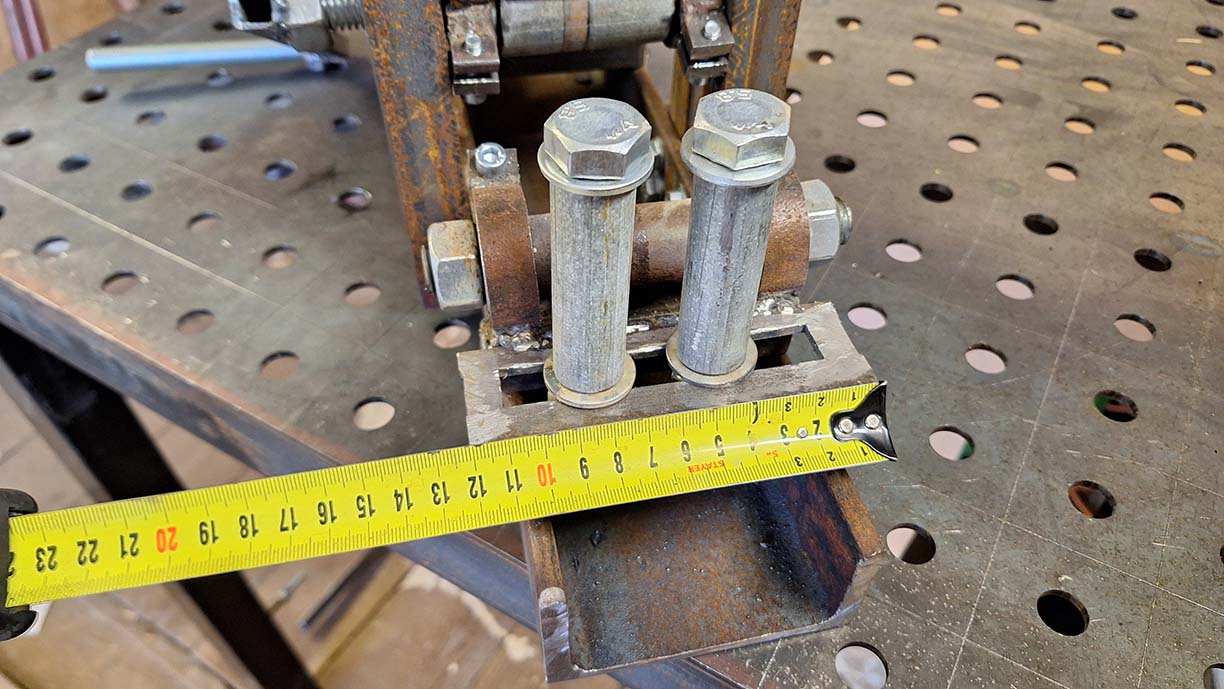

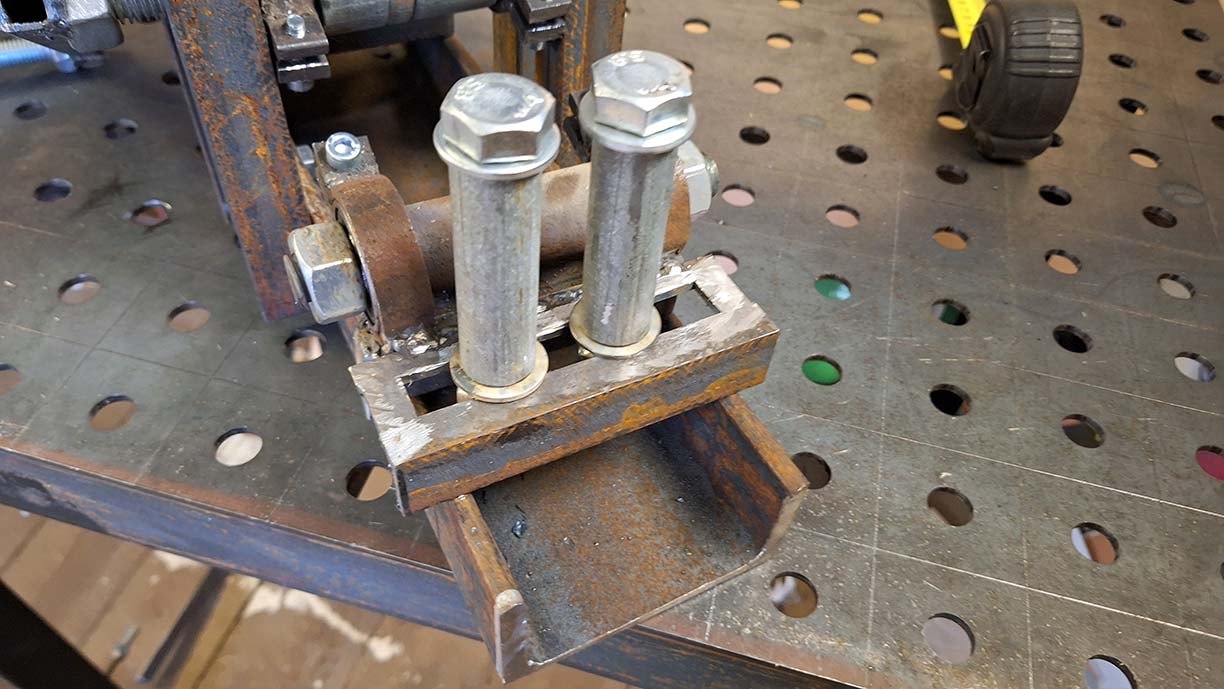

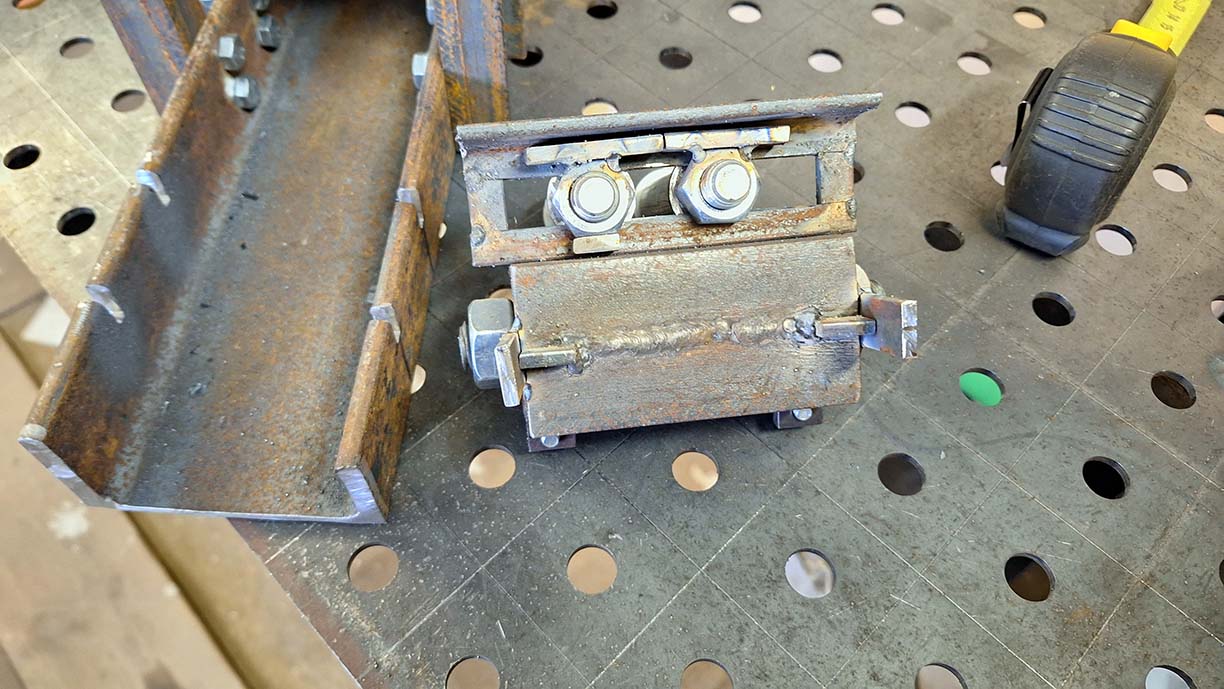

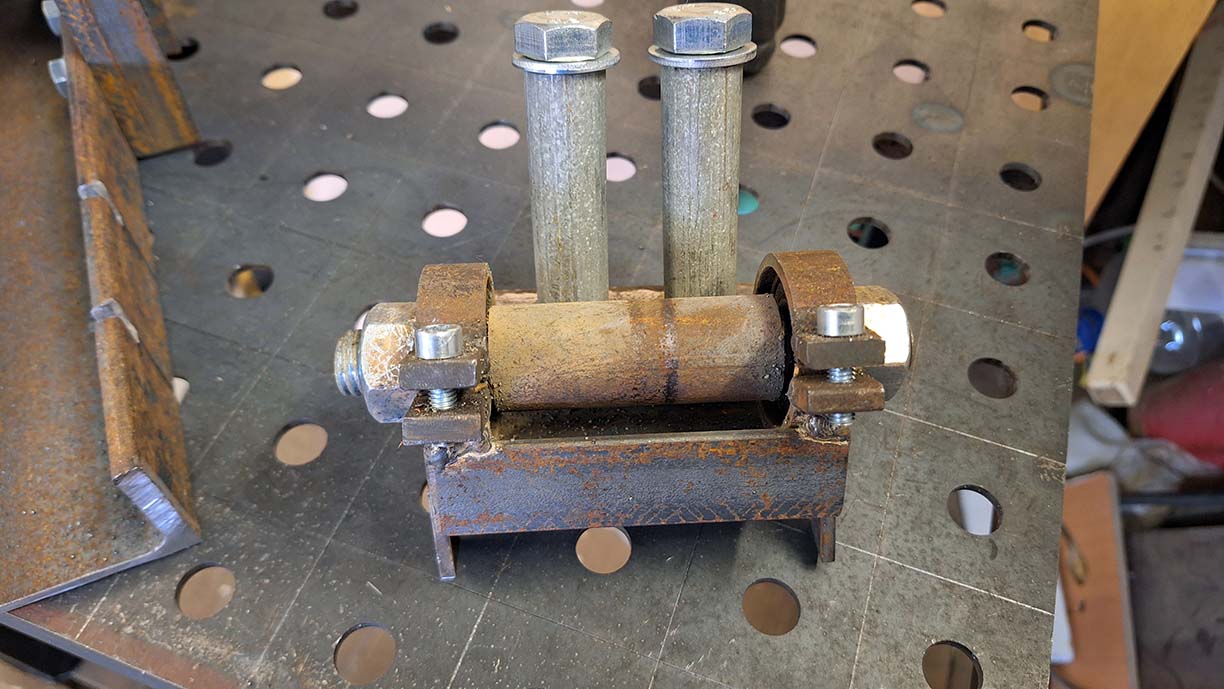

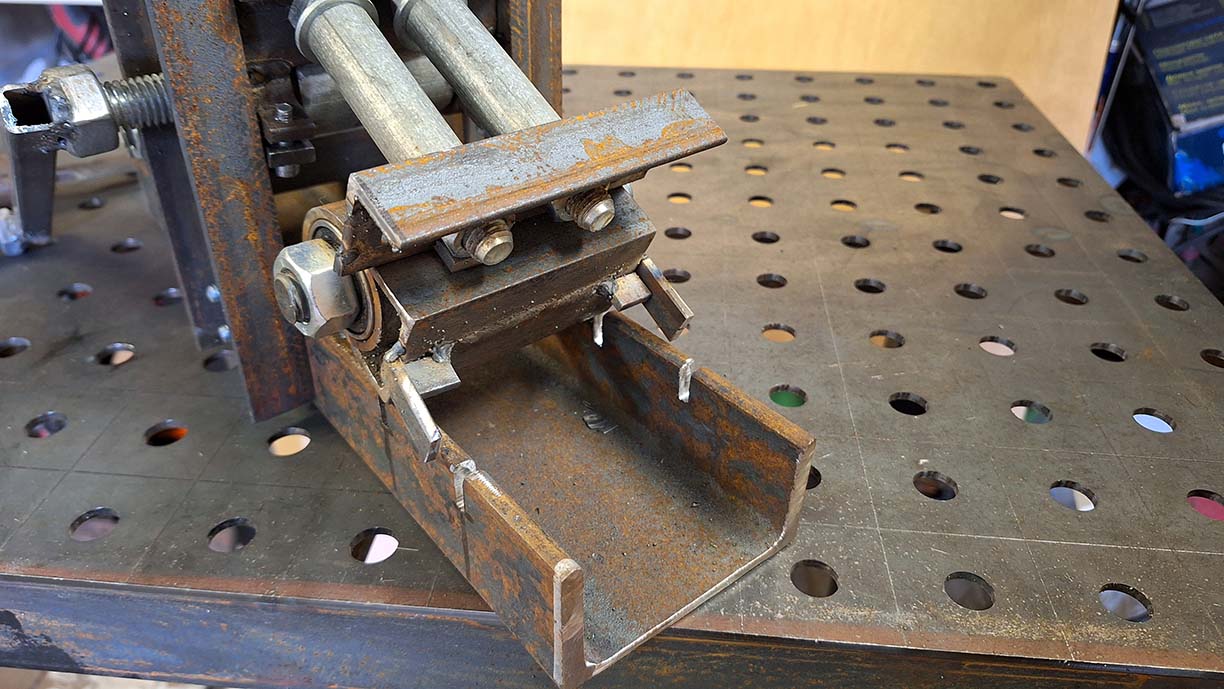

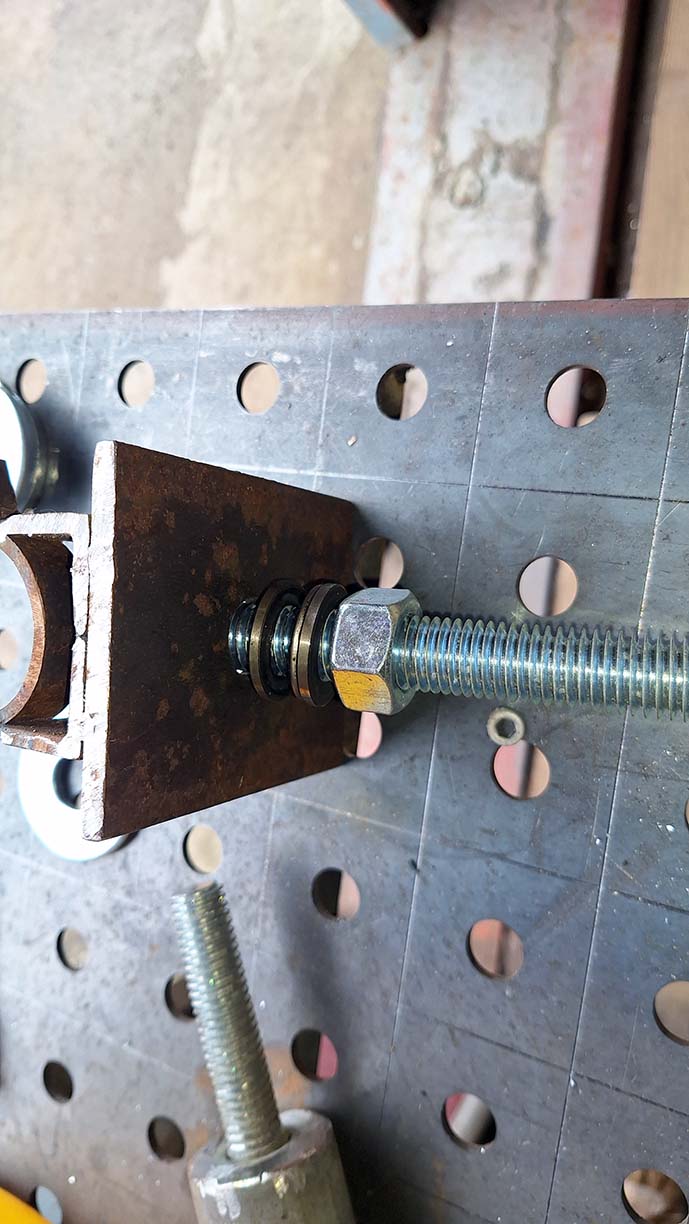

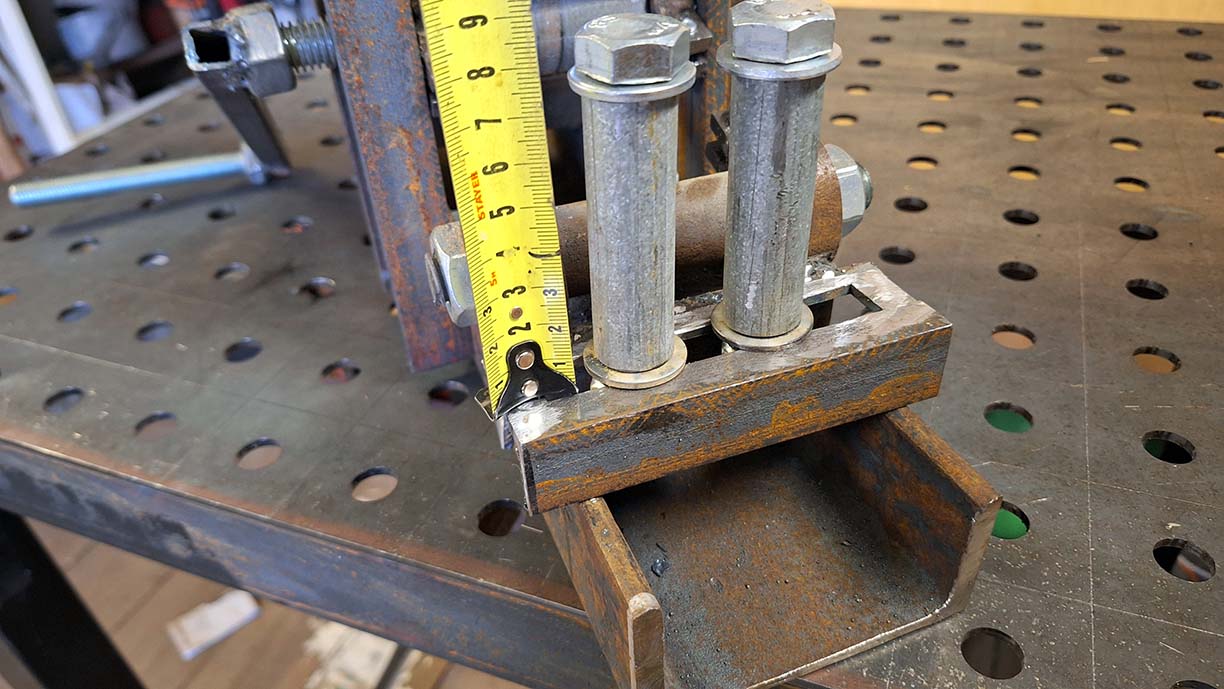

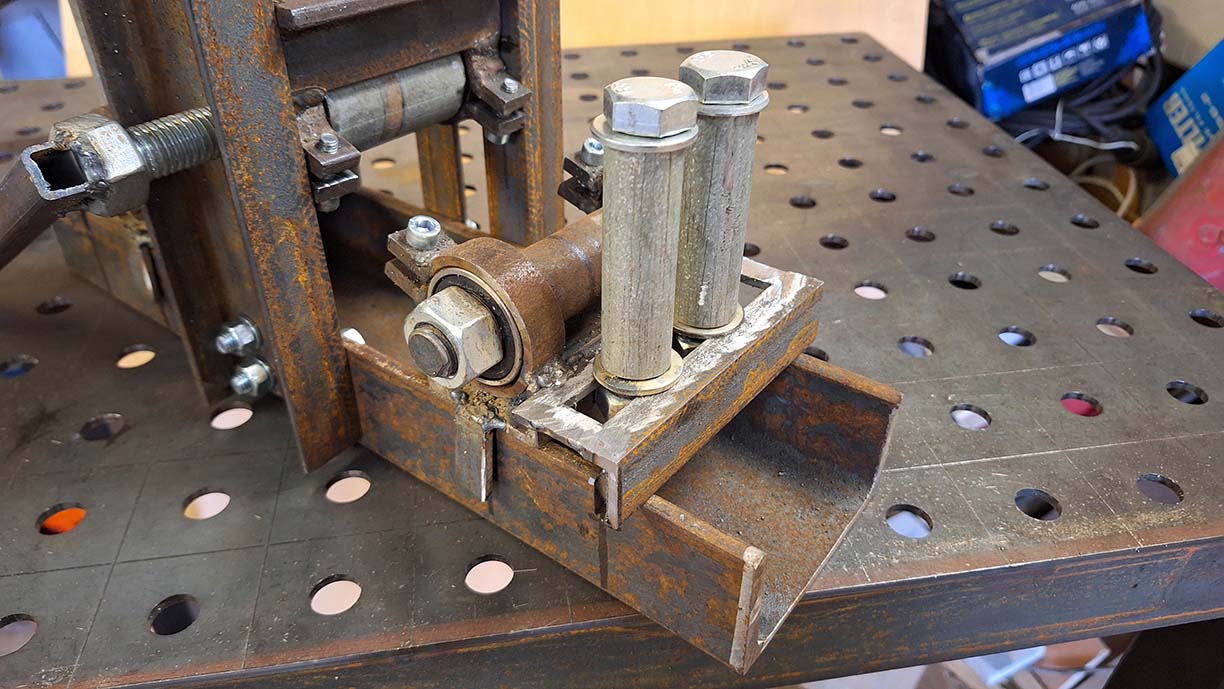

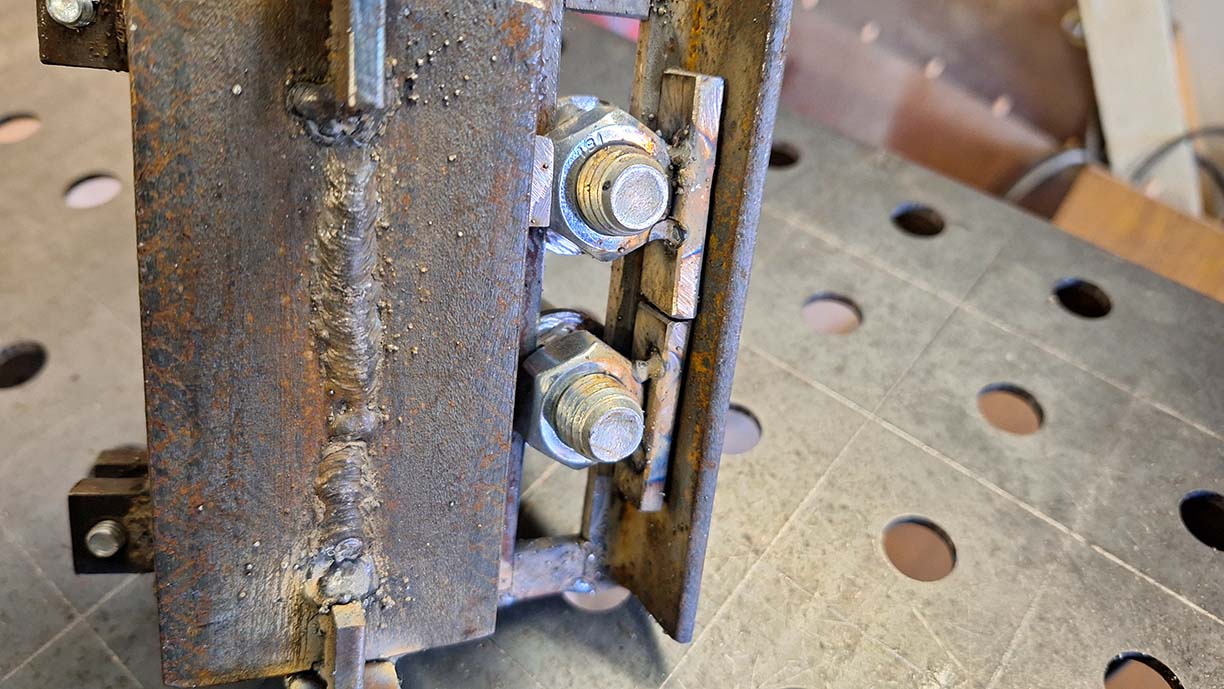

В процессе сборки ограничительные шайбы на ролики изготавливать не стал. Как-то хлопотно. Заменил их одним понравившимся вариантом. На каждый ролик по два болта М14, отрезки уголка 25х25, отрезки полдюймовой трубы, гайки М14, шайбы. Шайбы, которые ближе к основанию приварены к болтам. Это дает свободно вращаться полдюмовым трубкам.

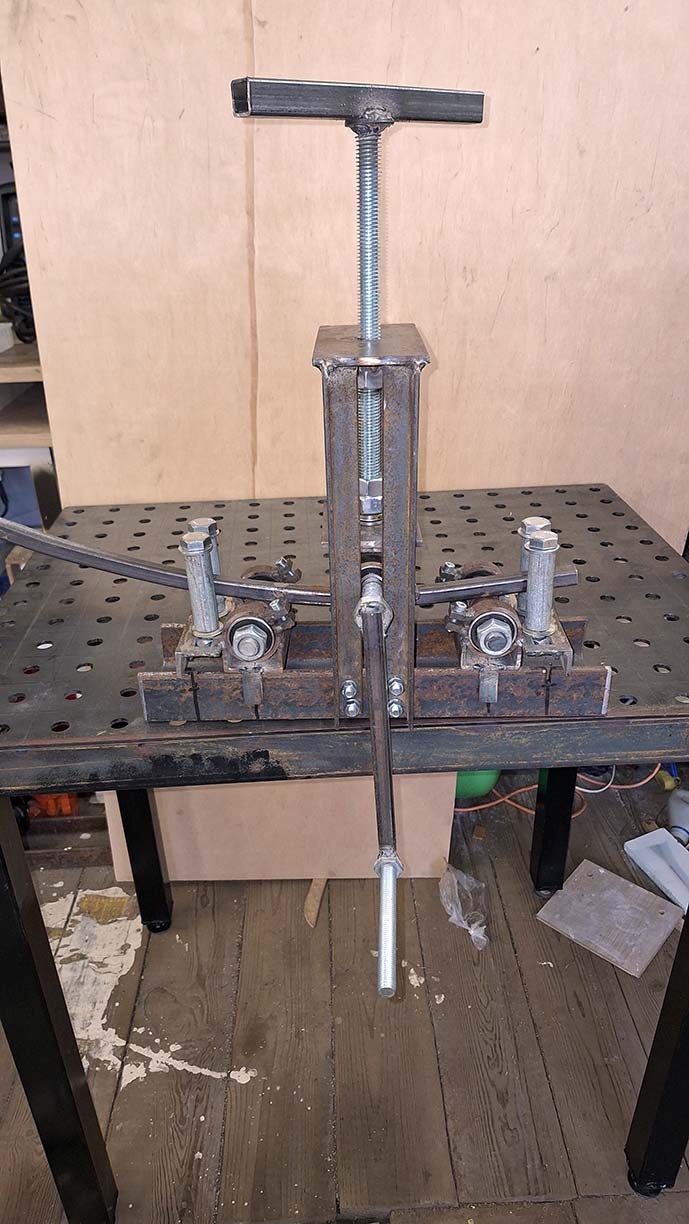

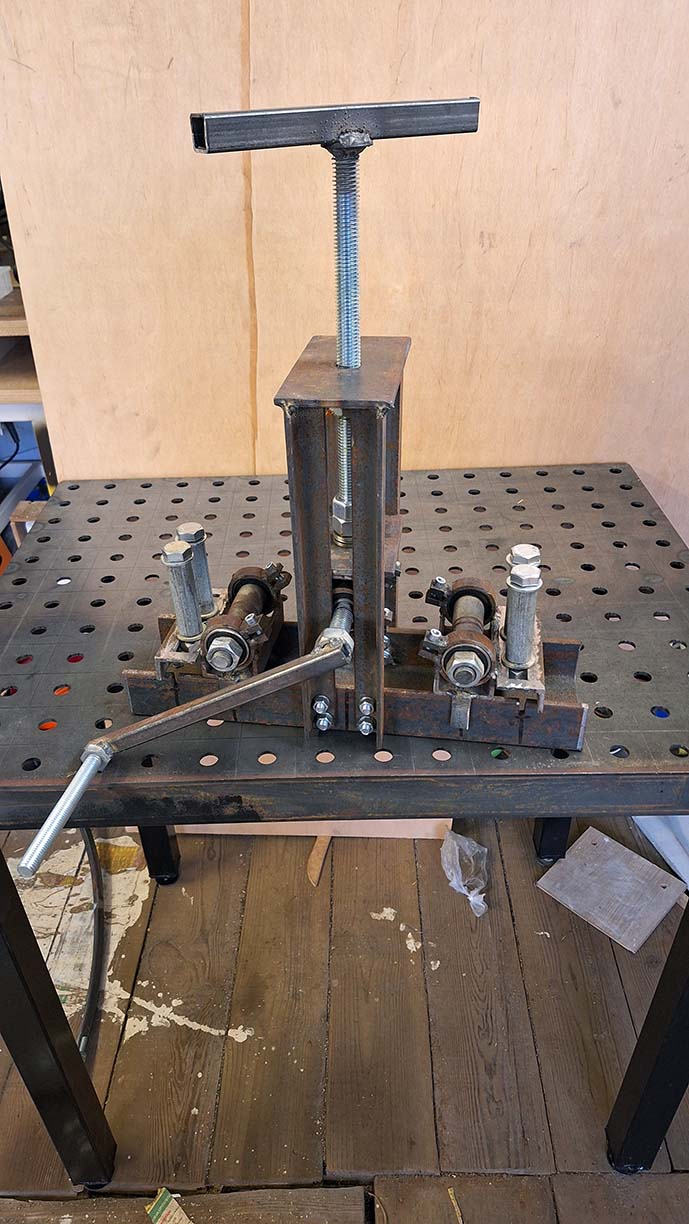

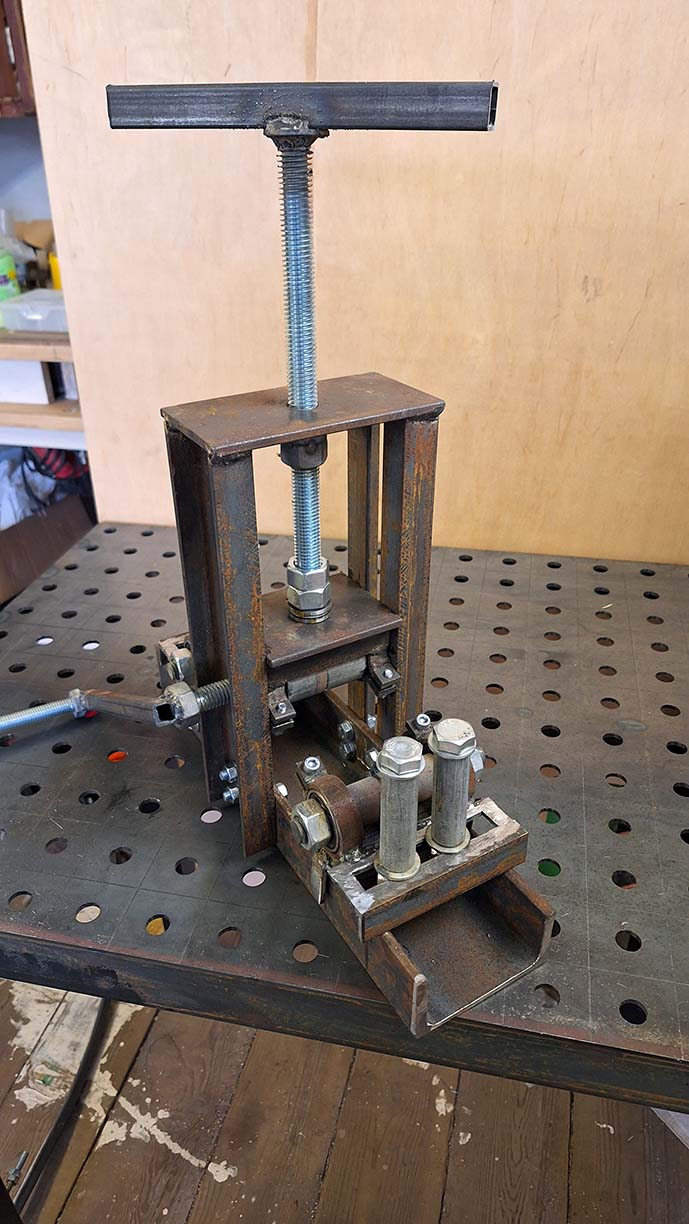

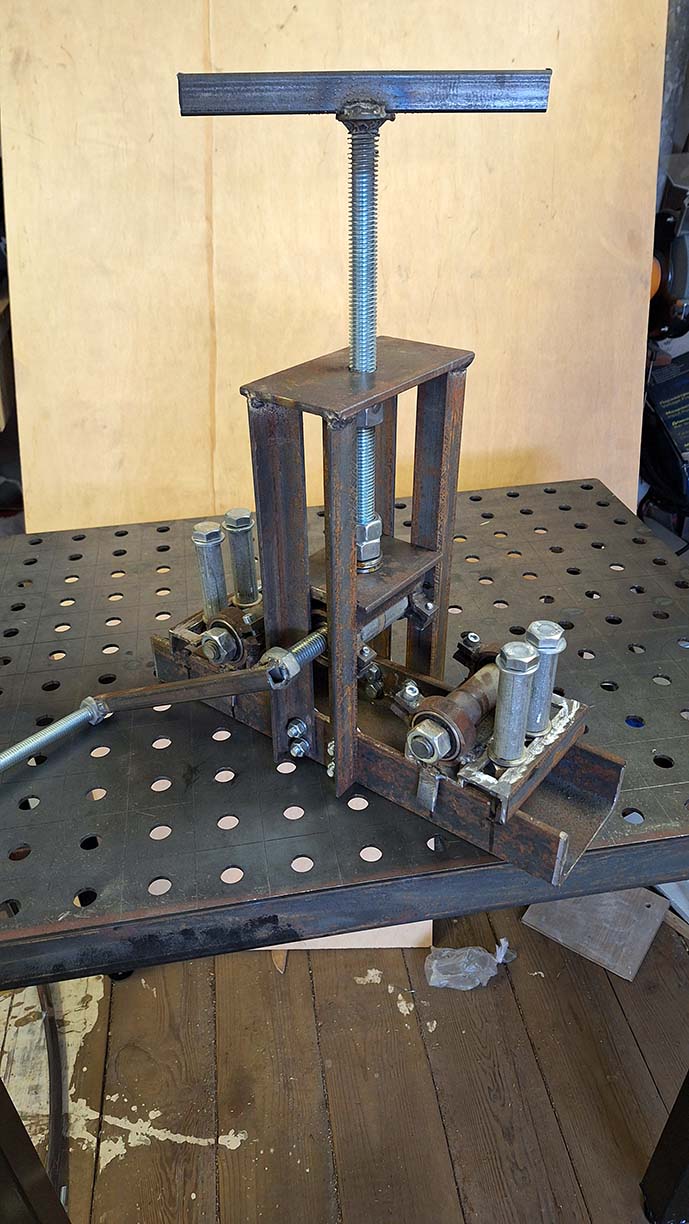

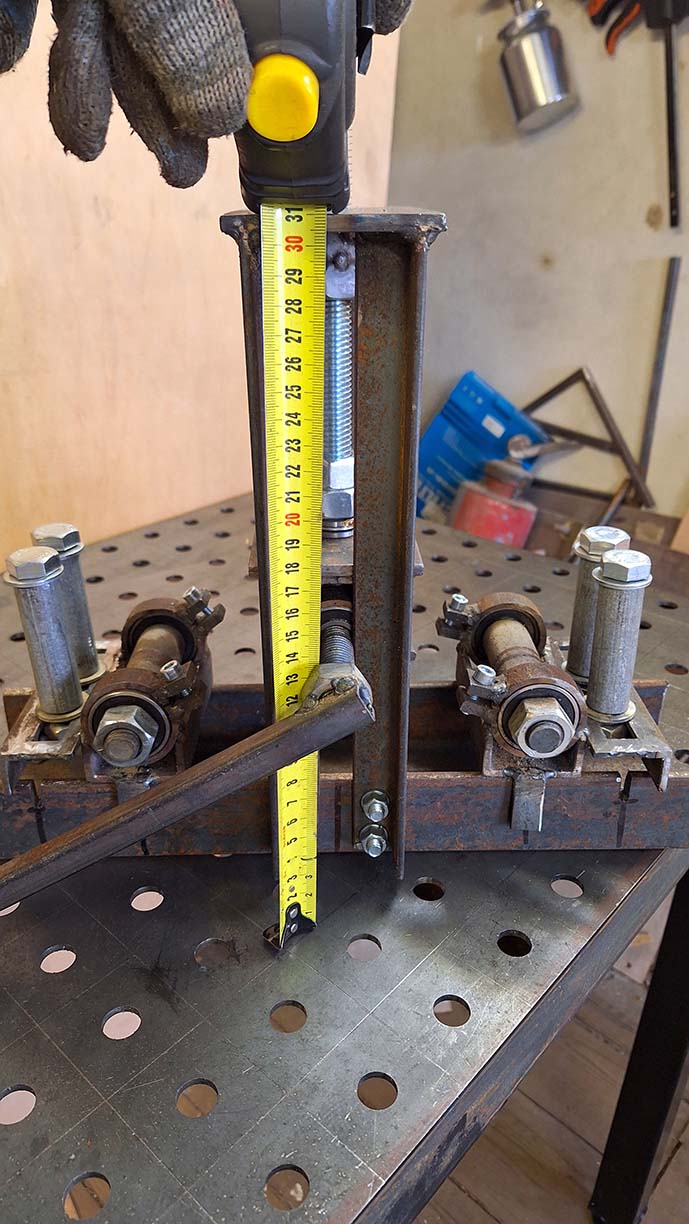

И чтобы долго не мучать рассказом. Подготовил все детали, сварил, собрал и готово.

Испытания прошли успешно.
