GSM-контроллер G202

В GSM-контроллер G202 или, можно сказать, GSM-реле подключается SIM-карта с зарегистрированным абонентским номером. Только нужно учитывать, что в устройстве можно использовать SIM-карту оператора сотовой связи, поддерживающего стандарт 2G (GSM)!  Реле в изделии срабатывает при поступлении на него входящего звонка с мобильного телефона, номер которого внесен в список пользователей. То есть переключением устройств можно удаленно управлять бесплатным звонком со своего мобильного телефона.

О работе изделия

В память изделия прописываются номера абонентов, которым предоставляется доступ к переключению реле. Все настройки хранится в памяти изделия.

Управление происходит следующим образом. Пользователь совершает телефонный звонок на телефонный номер изделия. После дозвона изделие самостоятельно сбрасывает входящий вызов и отправляет команду на сработку встроенного реле.

Все не прописанные в базу телефонные номера изделием игнорируются.

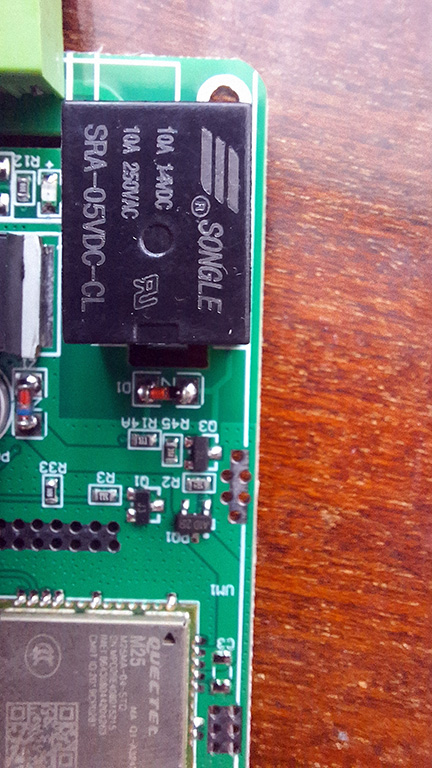

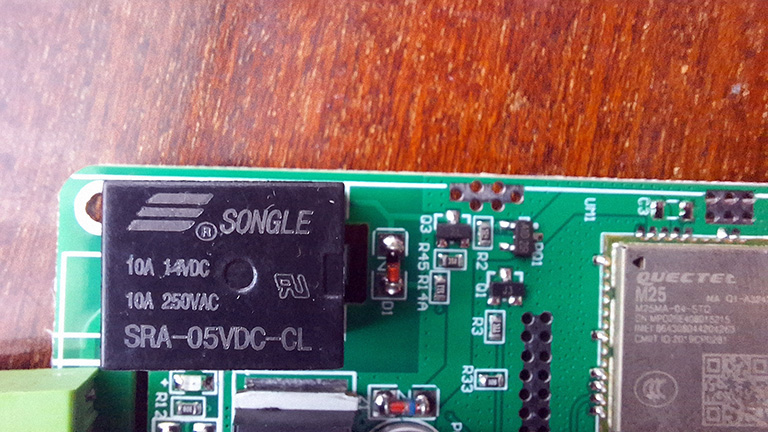

Встроенное реле прибора состоит из трех контактов — общий, нормально разомкнутый и нормально замкнутый. Реле рассчитано на коммутацию нагрузки до 10 Ампер с напряжением 220 Вольт.

Для питания изделия подается постоянное напряжение от 9 до 36 Вольт. Рекомендуемое напряжение питания 12 Вольт.

Настройка изделия

Инструкция по настройке изделия

Скачать инструкцию по настройке GSM-G202 (3725 downloads )

Настройки производятся посредством SMS-команд. При владении паролем администратора команды могут отправляться на телефонный номер изделия с любых номеров телефонов.

Команды в SMS-сообщениях должны вводиться заглавными буквами латинского алфавита без пробелов.

Первым действием необходимо сменить пароль. Пароль по умолчанию — 1234.

При настройке изделия столкнулся с некоторой трудностью. Оказалось, что добавление номеров телефонов пользователей в список имеет некоторую особенность.

Об этом подробнее. Вот так выглядит формат команды для ввода номеров телефона в список пользователей: П#TEL00КМТ#Н#

Условные обозначения: «П» — пароль изделия, «К» — код страны, «М» — код оператора мобильной связи, «Т» — номер абонента, «Н» — порядковый номер пользователя (трехразрядный).

Служебные символы: «#», «TEL».

Два нуля после «#TEL» — это префикс выхода на международную сеть в соответствии с национальным планом нумерации страны (Англии), из которой идет вызов.

Из практики этот префикс может обозначаться символом «+», но не в этом случае.

Например, префикс (00 или 8-10) при звонке из:

Англии в Беларусь – 00-код страны (375)-код оператора сети (города)-номер телефона;

Англии в Россию – 00-код страны (7)-код оператора сети (города)-номер телефона;

Беларуси в Англию – 8-10-код страны (44)-код оператора сети (города)-номер телефона;

России в Беларусь – 8-10-код страны (375)-код оператора сети (города)-номер телефона;

Беларуси в Россию – 8-10-код страны (7)-код оператора сети (города)-номер телефона.

Замена двух нулей на символ «+» или на международный префикс выхода на международную сеть — 810 ни к чему хорошему не привела.

При добавлении номера телефона нужно оставлять префикс 00. Может для операторов сотовой сети других государств будет иначе? Не знаю.

А так, изделие неплохое. Работает исправно, без сбоев.

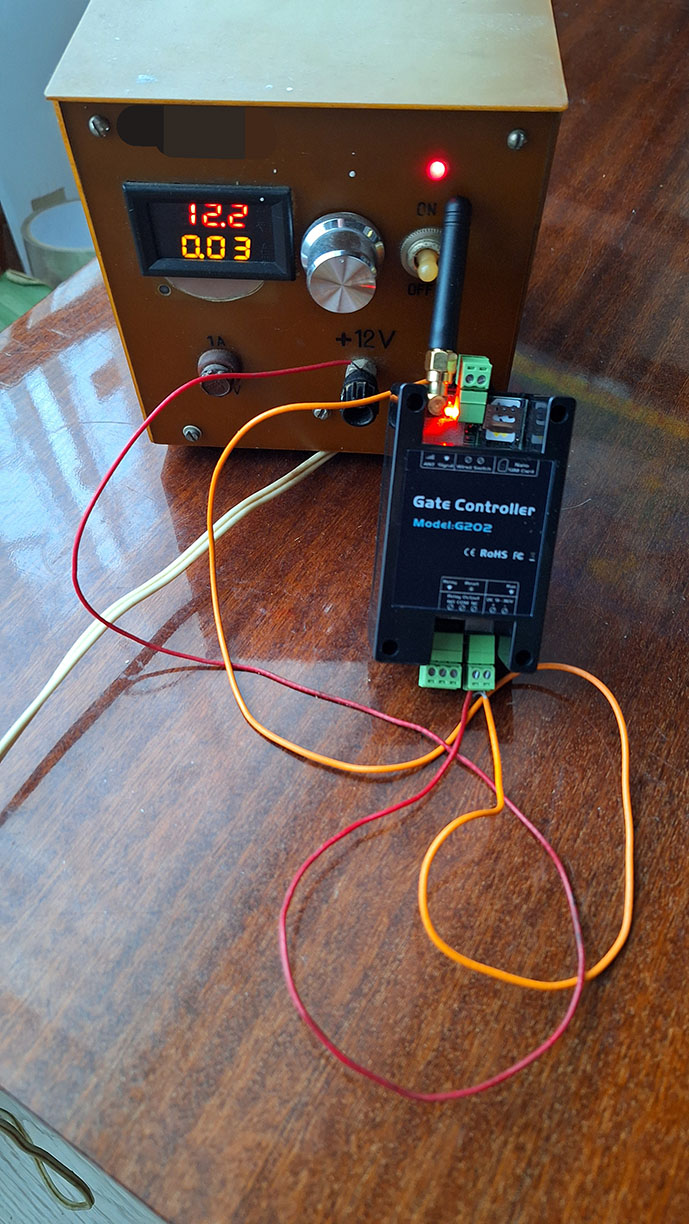

Это изделие я приобрел на Алике для удаленной перезагрузки роутера.

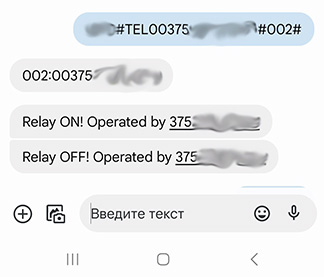

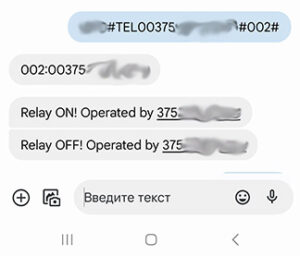

Пример SMS-сообщений при отправке команды загрузки номера телефона. Также видны ответы на номер админа при срабатывании реле после поступления на него входящего звонка.
